Norma ASME B1.1 - Unified Inch Screw Threads: UNC a UNF závity v praxi

Norma ASME B1.1 definuje dva hlavní typy závitů:

1. UNC - Unified National Coarse

• Hrubší závit s větším stoupáním.
• Vyšší odolnost proti stržení závitu, vhodný pro měkčí materiály.
• Používá se především v obecných konstrukcích, automotive, základních dílenských sestavách.
• Např. UNC 1/4" - 20 znamená závit o průměru 1/4" se 20 závity na palec (TPI - threads per inch).

2. UNF - Unified National Fine

• Jemnější závit s menším stoupáním.
• Vhodný pro aplikace, kde je požadována větší pevnost závitu na menší délce spoje.
• Odolnější proti vibracím a samovolnému povolení.
• Běžné v letectví, precizním strojírenství nebo elektrotechnice.



Třídy přesnosti a tolerance

Norma rozlišuje tři základní třídy přesnosti závitů:

• Class 1A / 1B - pro volnější spoje, kde je vyžadována snadná montáž a demontáž, ale není kladen důraz na těsnost.
• Class 2A / 2B - nejběžnější standardní tolerance používaná pro všeobecné průmyslové použití.
• Class 3A / 3B - pro aplikace s požadavkem na vysokou přesnost a minimální vůli, typické pro letecký průmysl a přesná zařízení.

„A“ značí vnější závit (šroub), „B“ značí vnitřní závit (matice, otvor).

Význam a použití v praxi

ASME B1.1 je základem pro:

• Konstrukci a výrobu strojních dílů s palcovými závity.
• Standardizaci spojovací techniky, která musí být kompatibilní s globálními součástmi.
• Kontrolu kvality a měření závitů – rozměry, úhly, tolerance, stoupání.
• Tvorbu závitovacích nástrojů jako jsou závitníky, čelisti, závitové kalibry, měřidla a upínací systémy.

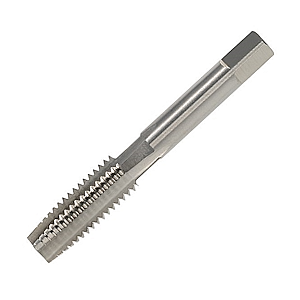

Například při výběru ručního závitníku pro závit UNC nebo UNF, je klíčové vědět, zda je závit specifikován podle ASME B1.1, protože právě tato norma určuje nejen rozměry závitu, ale také jeho funkční vlastnosti a vhodnost použití.

Kompatibilita

ASME B1.1 nemá přímý ekvivalent v metrickém systému. Nejbližší metrická norma pro válcové závity je ISO 261 (pro závity M), ovšem tyto systémy nejsou vzájemně zaměnitelné. Výrobky a nástroje navržené podle ASME B1.1 vyžadují přesnou znalost palcových rozměrů a dodržení závitových parametrů dle normy.

V praxi to znamená, že např. UNC 1/4" - 20 není možné zaměnit za žádný metrický závit - liší se stoupáním, tvarem profilu a průměrem.


ZÁVĚREM

Norma ASME B1.1 je nepostradatelným standardem pro techniky, konstruktéry, nástrojaře i výrobce, kteří pracují s palcovými závity typu UNC a UNF. Umožňuje jednotné a přesné specifikace, zajišťuje kompatibilitu komponent, zjednodušuje výrobu a kontrolu kvality a přispívá k bezpečnému a efektivnímu spojování dílů v mnoha průmyslových odvětvích.

Při výběru závitníků, šroubů, matic či měřidel podle této normy je vždy potřeba znát:

• typ závitu (UNC nebo UNF),
• rozměr (např. 1/4", 3/8" apod.),
• počet závitů na palec (TPI),
• požadovanou třídu přesnosti (např. 2A, 3B).

Díky standardu ASME B1.1 může být závit vždy přesně takový, jaký má být - bezchybně zapadající a technicky spolehlivý.
