Ve světě CNC obrábění, kde se klade důraz na vysokou přesnost, stabilitu a efektivitu, může být volba upínače stejně důležitá jako samotný výběr nástroje či stroje. Mnoho firem přehlíží význam správného upnutí nástroje, což může vést ke zvýšenému opotřebení fréz, snížení kvality povrchu nebo dokonce k poškození obrobku či nástroje.

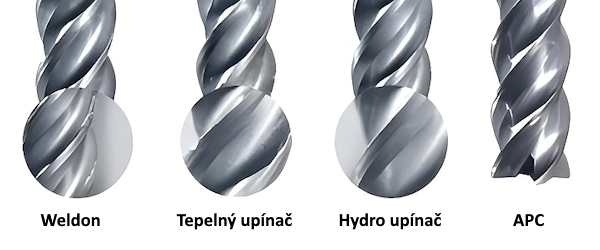

Abychom ukázali rozdíly mezi jednotlivými typy upínačů, vycházíme z testu, který provedla renomovaná firma Albrecht - výrobce špičkových upínacích systémů. Test srovnával čtyři běžně používané typy: Weldon, tepelný upínač, hydraulický upínač a mechanický upínač APC.
Tento typ využívá mechanické zajištění pomocí šroubu, který svírá nástroj z boku. Je oblíbený zejména kvůli nízké pořizovací ceně a jednoduchosti. Nicméně právě konstrukce je zároveň jeho slabinou - chybí jakákoliv schopnost tlumit vibrace a boční sevření způsobuje vyosení nástroje.
V testu se ukázalo, že fréza upnutá do Weldonu byla silně poškozená, s výrazně vylámanými břity. Tento typ upínače se tedy nedoporučuje pro tvrdokovové frézy, vhodnější je spíše pro nástroje z rychlořezné oceli (HSS), kde nejsou kladeny tak vysoké nároky na stabilitu a přesnost.
Tepelné upínače pracují na principu zahřátí a smrštění - stopka nástroje se při ohřevu zasune do upínače a po vychladnutí se pevně sevře. Výsledkem je velmi přesné a tuhé spojení, které působí jako jeden celek.
Jejich výhodou je také možnost velmi štíhlé konstrukce, ideální pro obrábění hůře přístupných míst. Bohužel, chybí jakákoli schopnost tlumení vibrací. To znamená, že jakmile začne nástroj kmitat, břity trpí a dochází k jejich odlamování.
V testu dopadl tepelný upínač o něco lépe než Weldon, ale stále vykazoval značné poškození břitů, proto jej lze doporučit spíše pro vrtání nebo HSC frézování, kde se díky vysokým otáčkám minimalizuje vznik vibrací.
Hydraulický (hydro) upínač využívá tlak kapaliny pro rovnoměrné upnutí nástroje, díky čemuž se stopka nevychyluje a břity frézy nejsou zatěžovány jednostranně. Navíc tento typ upínače efektivně tlumí vibrace, což zásadně prodlužuje životnost nástroje a zvyšuje kvalitu obrábění.
V testu se hydraulický upínač ukázal jako velmi účinný – fréza vykazovala pouze mírné mikro poškození. Výraznou výhodou je i možnost použití redukčních pouzder, díky nimž lze jeden upínač využít pro různé průměry nástrojů.
Hydro upínače jsou ideální pro frézování tvrdokovem a doporučují se pro většinu běžných i náročnějších operací.
Tento typ využívá šnekový převod s upínací silou až 3 tuny, přičemž nástroj je zajištěn čepem proti vysunutí. Největší výhodou tohoto systému je ale vynikající schopnost tlumení vibrací - téměř je eliminuje, což je u frézovacích operací klíčové.
V testu byl výsledek jednoznačný: fréza se téměř nepoškodila, došlo pouze k mírnému otupení břitů.
Mechanické upínače APC jsou nejvýkonnější variantou na trhu a jsou ideální volbou pro všechny přesné a náročné frézovací aplikace s monolitními nástroji.
CELKOVÝ VÝSLEDEK POROVNÁNÍ UPÍNAČŮ
| Typ upínače | Tlumení vibrací | Přesnost | Upínací síla | Vhodnost pro karbidové frézy | Výsledek testu | Doporučené použití |
|---|---|---|---|---|---|---|
| Weldon | ❌ žádné | ⚠️ nízká | ✅ vysoká | ❌ nevhodný | ❌ nejhorší výsledek | HSS frézy, nenáročné operace |
| Tepelný upínač | ❌ žádné | ✅ velmi vysoká | ✅ vysoká | ⚠️ omezeně vhodný | ⚠️ třetí místo | Vrtání, HSC frézování, těžko přístupná místa |
| Hydraulický | ✅ velmi dobré | ✅ vysoká | ✅ vysoká | ✅ vhodný | ✅ druhé místo | Všestranné frézování karbidem, přesné operace |
| APC (mechanický) | ✅ výborné | ✅ velmi vysoká | ✅ extrémní | ✅ nejlepší volba | 🏆 nejlepší výsledek | Nejnáročnější frézování monolitními frézami |
✅ = výborné / doporučeno
⚠️ = omezené / s výhradou
❌ = nevhodné
🏆 = vítěz testu
