Hydraulické upínače pro profesionální a stabilní CNC obrábění

Hydraulické upínače (označované také jako hydro upínače) představují vysoce přesné a univerzální řešení pro upínání nástrojů s válcovou stopkou v profesionálním obrábění. Jejich konstrukce využívá tlaku hydraulické kapaliny, který přesně a rovnoměrně stlačí upínací pouzdro kolem nástroje. Díky tomu vzniká stabilní, souosé a velmi pevné spojení, které zajišťuje nejen vysokou přesnost, ale také bezpečný průběh celého obráběcího procesu.

Pro dosažení maximální účinnosti je doporučeno používat nástroje s válcovou stopkou v toleranci h6, která zaručuje ideální kontakt mezi nástrojem a upínacím mechanismem. Výsledkem je upnutí bez vůle, s minimální házivostí a výjimečnou opakovatelností. Házivost ve vzdálenosti 2,5×D od upínače se běžně pohybuje v rozsahu 0,002 - 0,004 mm, což výrazně snižuje opotřebení nástroje a prodlužuje jeho životnost.

Hydraulické upínače jsou velmi vhodné pro přesné a výkonné frézování, vrtání, vystružování, ale také pro HSC obrábění a obrábění kalených materiálů nebo výrobu forem. Jejich schopnost účinně tlumit vibrace přináší hned několik zásadních výhod - zamezuje vyštipování břitů, zlepšuje kvalitu povrchu a minimalizuje výskyt mikrovibrací, které mohou ovlivnit stabilitu celého procesu. Díky tomu dochází k úspoře nákladů na nástroje i prodloužení servisních intervalů obráběcích strojů.

Mezi další klíčové výhody patří vysoká upínací síla, která spolehlivě zamezí jakémukoliv protočení nebo povytažení nástroje. Tím je zajištěna maximální bezpečnost obrábění, zejména při hlubokém frézování celou výškou nástroje. V takových případech je však důležité kontrolovat posuv a vibrace, aby nedošlo ke ztrátě kontaktu mezi upínací částí a stopkou nástroje.

Velkou předností je rovněž variabilita použití díky redukčním pouzdrům, které umožňují upínat více průměrů nástrojových stopek do jednoho upínače. To znamená výraznou úsporu nákladů na pořizování dalších upínačů a zjednodušení skladového hospodářství. Hydraulické upínače jsou navíc dobře vyvážitelné, což umožňuje jejich nasazení i při velmi vysokých otáčkách - ideální například pro moderní CNC centra využívající vysokorychlostní frézování.

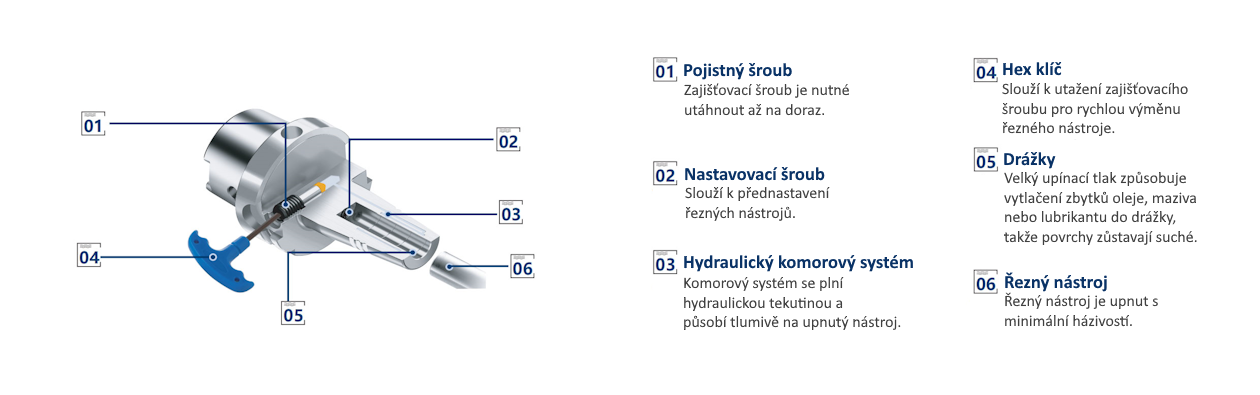

SCHÉMA HYDRAULICKÉHO (HYDRO) UPÍNAČE

Pokud hledáte upínací systém, který spojuje špičkovou přesnost, vysokou tuhost, vynikající schopnost tlumit vibrace a zároveň flexibilitu použití, hydraulické upínače jsou tou správnou volbou. Vynikají zejména v náročných operacích, kde rozhoduje každý mikron a každý detail. Investice do této technologie se vám vrátí v podobě vyšší produktivity, nižších nákladů a delší životnosti nástrojů.
