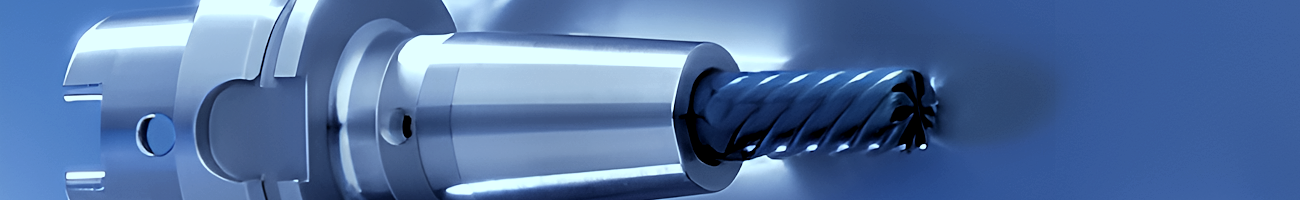

Tepelné upínače – profesionální upnutí nástrojů pro špičkové CNC obrábění

Tepelné upínače dnes představují jeden z nejefektivnějších způsobů upínání nástrojů ve světě moderního CNC obrábění. Tato technologie staví na fyzikálním principu tepelné roztažnosti - při ohřevu se otvor v upínači roztáhne, čímž umožní hladké vsunutí nástroje, a při následném ochlazení se opět smrští, čímž nástroj pevně obepne a zafixuje. Výsledkem je bezchybné souosé spojení bez jakéhokoliv vůle, které zajišťuje maximální tuhost, stabilitu a opakovatelnost při obrábění.

Ve srovnání s tradičními mechanickými systémy, jako jsou ER kleštiny, Weldon držáky nebo hydraulické upínače, nabízí tepelné upínání zásadní výhody. Nejenže eliminuje riziko nesouososti a minimalizuje házení nástroje, ale zároveň snižuje opotřebení ložisek a zvyšuje kvalitu povrchu obrobku. To se promítá do nižších nákladů na nástroje, delších servisních intervalů strojů a celkové vyšší produktivity výroby.

Další nespornou výhodou je rychlost výměny nástroje. Celý proces ohřevu a chlazení trvá jen několik sekund, a to bez potřeby mechanických nástrojů či složitých seřizovacích procesů. Tepelné upínače tak výrazně snižují prostoje a umožňují rychlé přestavení výroby na jiný typ nástroje či operaci. To je zvláště výhodné v sériové výrobě, ale i ve flexibilních zakázkových provozech.

Technologie je rovněž bezúdržbová - neobsahuje žádné pohyblivé části ani hydrauliku. Tělo upínače je zpravidla vyrobeno z vysoce legované oceli s optimalizovanými vlastnostmi pro opakované zahřívání a chlazení bez ztráty tvaru nebo tuhosti. Tepelné upínače jsou dostupné v mnoha variantách podle typu vřetena a použitého nástroje - standardem jsou rozhraní jako HSK, SK, BT, nebo ISO, a to v různých průměrech a délkách.

PŘEHLED ROZHRANÍ TEPELNÝCH UPÍNAČŮ
