Závitníky ČSN 22 3044 - Standard přesnosti pro metrické závity

Norma ČSN 22 3044 představuje jeden z nejvýznamnějších technických standardů v oblasti strojních závitníků pro řezání metrických závitů. Tento normativní předpis stanovuje přesné požadavky na tvar, rozměry a funkční parametry závitníků, které jsou určeny k výrobě vnitřních závitů typu M podle mezinárodního systému ISO. Díky své univerzálnosti, rozšířenému použití a snadné identifikaci v technické dokumentaci se závitníky podle ČSN 22 3044 staly běžnou součástí každodenní praxe v českém i mezinárodním strojírenství.

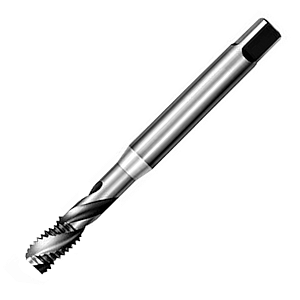

Závitníky vyráběné dle této normy se používají pro vytváření přesných závitů v průchozích i slepých otvorech, přičemž konstrukce nástroje může být buď s přímou drážkou nebo se šroubovitou drážkou. Zatímco přímá drážka je vhodná pro standardní aplikace a dobře odvádí třísku ve směru řezání, šroubovitá drážka umožňuje lepší odvod třísek směrem ven z otvoru, což výrazně snižuje riziko zalomení nástroje zejména při obrábění slepých otvorů. Tato konstrukční variabilita zvyšuje flexibilitu použití závitníků a umožňuje jejich nasazení v široké škále technických i materiálových podmínek.

Velkou předností závitníků ČSN 22 3044 je možnost výběru z různých materiálových provedení. Pro běžné aplikace jsou vhodné závitníky z nástrojové oceli (NO), které představují ekonomicky výhodné řešení pro méně náročné operace. Náročnější uživatelé často volí nástroje z rychlořezné oceli (HSS), která díky své vyšší tvrdosti a tepelně mechanické odolnosti zajišťuje delší životnost nástroje a vyšší produktivitu. V extrémních podmínkách, kde je třeba obrábět houževnaté nebo korozivzdorné materiály, se uplatní závitníky z legované rychlořezné oceli HSSE, obohacené o kobalt. Tyto závitníky dosahují vynikající odolnosti vůči teplotám a opotřebení a jsou ideální volbou pro obrábění nerezových ocelí a speciálních slitin.

Kromě materiálového složení mají významnou roli také povrchové úpravy, které výrazně prodlužují životnost nástroje a zvyšují kvalitu výsledného závitu. Běžně se využívá například nitridace, oxinitridace nebo povlaky na bázi titanu, jako je TiN či TiAlN. Tyto vrstvy snižují tření, zvyšují odolnost proti opotřebení a umožňují práci s vyššími řeznými parametry bez rizika předčasného selhání nástroje.

Norma ČSN 22 3044 určuje také standardizované rozměry nástrojů, jako jsou průměr, pracovní délka, stopka a tvar čtyřhranu. Díky tomu jsou závitníky kompatibilní s běžnými držáky, závitovacími hlavami a automatizovanými systémy, což výrazně usnadňuje jejich použití nejen při ručním závitování, ale také ve strojní výrobě na CNC obráběcích centrech. Standardní rozsah závitníků obvykle začíná na průměru M3 a sahá až do velikosti M30, což pokrývá naprostou většinu běžných technických aplikací.

Závitníky podle ČSN 22 3044 jsou běžně nasazovány v kusové i sériové výrobě, ve strojírenství, výrobě forem, opravárenské činnosti i v údržbě. Díky své přesnosti, opakovatelnosti a vysoké kvalitě provedení jsou klíčovým nástrojem při zajištění spolehlivých šroubových spojů, které musí odolávat dynamickému zatížení, vibracím i korozním vlivům. Správný výběr závitníku podle této normy má přímý vliv na výslednou kvalitu závitu, životnost součásti i rychlost výrobního procesu.

TECHNICKÁ SPECIFIKACE ZÁVITNÍKŮ DLE ČSN 22 3044:

• Typ závitu: metrický závit typu M podle ISO
• Směr závitu: pravý
• Typ drážky: přímá drážka nebo šroubovitá (spirálová) drážka podle provedení
• Použití: průchozí i slepé otvory, vhodné pro ruční i strojní závitování
• Rozsah jmenovitých průměrů: obvykle M3 až M30
• Třída tolerance závitu: 6H (vnitřní závit)
• Materiál nástrojů

• nástrojová ocel (NO)
• rychlořezná ocel (HSS)
• legovaná rychlořezná ocel (HSSE s kobaltem)

• Povrchové úpravy: nitridace, oxinitridace, TiN, TiAlN a další dle aplikace
• Tvar upínací části: čtyřhran a válcová stopka dle ČSN
• Kompatibilita: vhodné pro ruční držáky i strojní upínání, včetně CNC
• Norma zaměřená na: přesnost, opakovatelnost a vysokou kvalitu závitu
