V oblasti profesionální výroby závitů je klíčové nejen správné obráběcí zařízení, ale především výběr vhodného nástroje, který přesně odpovídá konkrétním požadavkům aplikace. Zatímco běžné strojní závitníky si snadno poradí s krátkými otvory, existují případy, kdy je potřeba řezat závit hluboko - například při výrobě matic, hlubokých děr nebo v nepřístupných místech. Právě pro tyto úkoly je určena norma ČSN 22 3074, která specifikuje tzv. maticové závitníky s metrickým závitem.
Tato norma je důležitá jak pro výrobce nástrojů, tak pro technologické specialisty a nákupčí, kteří hledají standardizované a spolehlivé řešení pro výrobu závitů v hlubších nebo složitějších dílech. V následujícím textu se podíváme na to, co norma ČSN 22 3074 definuje, jaké jsou její hlavní charakteristiky a proč by neměla chybět ve výbavě žádné nástrojárny.

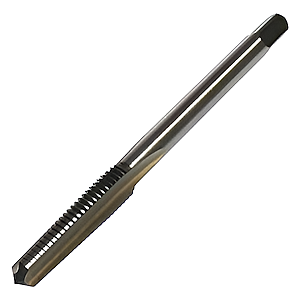

Norma ČSN 22 3074 určuje základní konstrukční, rozměrové a funkční požadavky na maticové závitníky pro metrický závit ISO, tedy závitníky určené k řezání vnitřních závitů do hlubokých otvorů, typicky při výrobě matic, hlubších pouzder nebo závitů, které jsou vzdáleny od čelní plochy obrobku.
Hlavním rozpoznávacím znakem těchto závitníků je:
- výrazně prodloužená pracovní část, která umožňuje dostatečný dosah,
- standardizované rozměry závitové části, shodné s běžnými závity (např. M6, M10, M16),
- možnost použití na CNC strojích, revolverových soustruzích i při ručním závitování
- konstrukce vhodná pro průchozí i slepé otvory, podle provedení drážek a čela.
Díky normě je zajištěno, že každý maticový závitník vyrobený podle ČSN 22 3074 bude mít přesně stanovenou délku, tvar, geometrii čela, počet zubů i upínací rozměry, což je klíčové pro záměnnost nástrojů, rychlé seřízení strojů a spolehlivou výrobu bez nečekaných komplikací.
Maticové závitníky najdou uplatnění všude tam, kde běžné závitníky nedosáhnou dostatečně hluboko. Mezi typické příklady patří:
- Výroba standardních i nestandardních matic v kusové i sériové výrobě
- Obrábění hlubokých závitových otvorů např. v pouzdrech, hřídelích, nebo přírubách
- Údržba a opravy ve strojních provozech a servisních dílnách
- Práce ve ztížených montážních podmínkách (např. hluboko zapuštěné závity)
Díky delší pracovní části lze maticový závitník zavést hluboko do dílu bez potřeby rozšiřování otvoru nebo použití mezikusů.
Norma podrobně specifikuje rozměry pro jednotlivé průměry závitníků, a to jak ve vztahu k funkční části, tak k upínacím prvkům. Mezi klíčové charakteristiky patří:
- Rozsah jmenovitých průměrů závitu: od M3 až po M30 (včetně variant s jemným stoupáním)
- Stoupání: podle ISO, např. M10 × 1,5 nebo M12 × 1,75
- Pracovní délka (závitová část): podstatně delší než u běžných závitníků - klíčová vlastnost
- Počet drážek: obvykle 3 nebo 4 - umožňují účinný odvod třísek
- Typ čela: závisí na použití - kuželové s různým počtem vodicích zubů
- Upínací část: standardizovaná podle ČSN 22 0835 (např. čtyřhran a dřík)
- Tolerance závitu: běžně 6H i v jiných třídách přesnosti
Díky těmto normovaným parametrům lze nástroje snadno nahradit nebo objednat u různých výrobců bez obavy z nekompatibility.
Ačkoliv norma samotná neurčuje konkrétní materiály, maticové závitníky se běžně vyrábějí z:
Pro prodloužení životnosti a zlepšení řezných vlastností jsou závitníky opatřeny povrchovými vrstvami:
- TiN (nitrid titanu) - univerzální a odolný povlak
- TiAlN, TiCN - vyšší tvrdost, lepší výkon v náročnějších podmínkách
ČSN 22 3074 představuje důležitý nástroj pro každého, kdo pracuje s hlubokými závitovými otvory. Norma zajišťuje jasnou technickou specifikaci pro maticové závitníky s metrickým závitem a zaručuje, že výsledné závity budou přesné, čisté a spolehlivé. V době, kdy roste význam automatizace a důraz na produktivitu, nabízejí tyto nástroje řešení, které je nejen standardizované, ale také plně funkční ve všech běžných výrobních scénářích.
Závitník podle ČSN 22 3074 tak není jen nástroj - je to záruka jistoty v každém závitu.
