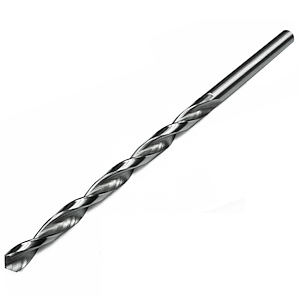

DIN 1869: Norma pro extra dlouhé válcové vrtáky

Norma DIN 1869 specifikuje technické požadavky, rozměry a geometrii extra dlouhých válcových vrtáků, které se používají pro vrtání hlubokých otvorů nebo v situacích, kdy běžná délka vrtáku není dostačující. Tato norma zajišťuje, že vrtáky označené jako DIN 1869 splňují standardizované parametry kvality, délky, úhlu hrotu a geometrie šroubovice, což umožňuje přesné a bezpečné použití v náročných podmínkách.

Extra dlouhé vrtáky DIN 1869 se nejčastěji vyrábějí z vysoce výkonných rychlořezných ocelí (HSS) nebo z HSS Co s 5% příměsí kobaltu, která zajišťuje vyšší tepelnou odolnost a životnost nástroje. Díky své konstrukci a normované délce jsou tyto vrtáky ideální pro vrtání přes vodicí pouzdra, do konstrukčně složitých sestav, nebo pro vrtání hlubokých otvorů v průmyslu i údržbě.

TECHNICKÉ SPECIFIKACE PODLE DIN 1869

• Průměr vrtáku (D) : 0,2 mm až 20,0 mm
• Celková délka (L1): až 480 mm
• Délka pracovní části: až 375 mm
• Úhel hrotu: 118° nebo 130°, v závislosti na provedení
• Geometrie šroubovice: parabolická nebo plochá, optimalizovaná pro odvod třísek
• Materiál: HSS (rychlořezná ocel) nebo HSS Co5% (s příměsí kobaltu)
• Povrchová úprava: např. nitridace, TiN povlak pro zvýšení odolnosti

POUŽITÍ VRTÁKŮ DIN 1869 V PRAXI

Vrtáky podle normy DIN 1869 jsou navrženy tak, aby spolehlivě fungovaly v prostředích, kde je vyžadována větší délka nástroje při zachování přesnosti vrtání. Jsou ideální pro:

• vrtání hlubokých otvorů v kovových i plastových materiálech
• práci ve špatně přístupných místech konstrukcí
• použití ve spojení s vodicími vrtacími pouzdry
• výrobu forem, montážních sestav a technických zařízení
• obrábění v dílnách, strojírenství, údržbě nebo montážních provozech

Dostupné jsou v provedení HSS pro běžné oceli, neželezné kovy a plasty, i ve variantě HSS Co5% pro nerez, žáruvzdorné slitiny a jiné těžko obrobitelné materiály.

VÝHODY VRTÁKŮ DIN 1869

• Standardizace: Zajišťuje kompatibilitu a kvalitu napříč výrobci
• Vysoká přesnost: Díky přesně definovaným rozměrům a geometrii
• Univerzálnost: Vhodné pro širokou škálu materiálů a aplikací
• Dlouhá životnost: Použití kvalitních materiálů a povrchových úprav
