VÝHODY KUŽELOVÉ STOPKY:
- vysoká přesnost ustavení,
- jednoduché upnutí bez dalšího nářadí,
- ideální pro střední až těžké vrtací operace.

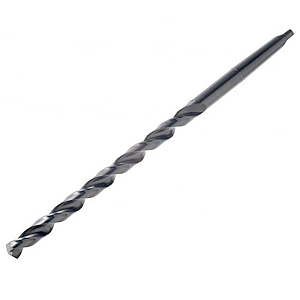

Norma DIN 1870 stanovuje délkovou řadu vrtáků s kuželovou stopkou, která zajišťuje standardní rozměry včetně:
- celkové délky vrtáku,
- délky pracovní části (řezné),
- typu kuželové stopky (Morseův kužel - MK1 až MK6),
- doporučených průměrů v závislosti na typu kužele.
Tyto rozměry jsou pečlivě definované, aby zajistily kompatibilitu mezi vrtáky a upínacími systémy a zároveň umožnily efektivní a bezpečné obrábění.
Průměr vrtáku (mm) Morse kužel Celková délka (mm) Řezná délka (mm) 6 - 10 MK1 cca 100 - 150 cca 50 - 90 10 - 18 MK2 cca 150 - 200 cca 80 - 120 18 - 25 MK3 cca 200 - 250 cca 100 - 150 25 - 31,5 MK4 cca 250 - 300 cca 130 - 180 31,5 - 50 MK5 - MK6 cca 300 - 400+ cca 150 - 250
Poznámka: konkrétní hodnoty se mohou lišit v závislosti na výrobci, ale obecně odpovídají tabulkovým rozměrům DIN 1870.
Díky DIN 1870 mají výrobci i uživatelé zajištěnou:
- zaměnitelnost nástrojů mezi různými značkami a stroji,
- rychlou identifikaci správného typu vrtáku pro konkrétní aplikaci,
- snížení skladových nákladů díky sjednocení používaných rozměrů,
- vyšší kvalitu obrábění díky optimalizaci geometrie nástroje.
Bez jasně definovaných norem by nebylo možné efektivně řídit výrobu, údržbu ani logistiku nástrojů. Norma DIN 1870 výrazně usnadňuje celý cyklus - od návrhu nástroje přes výrobu až po jeho praktické nasazení v dílně.
Zejména u vrtáků s kuželovou stopkou, které se používají v profesionálním strojírenství, hraje přesnost rozměrů a kompatibilita klíčovou roli.
DIN 1870 úzce souvisí s dalšími normami, jako např.:
- DIN 345 - specifikace spirálových vrtáků s kuželovou stopkou,
- DIN 228 - přesné rozměry kuželových stopek,
- DIN 1412 - typy hrotů vrtáků.
Společně tvoří systém, který pokrývá celý životní cyklus nástroje - od výroby až po použití.
