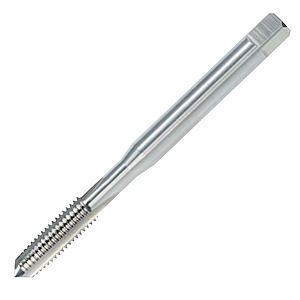

Norma DIN 371 určuje parametry pro závitníky s metrickým závitem podle ISO, ale na rozdíl od běžného provedení DIN 376, zde najdeme zesílenou válcovou stopku. Ta má obvykle větší průměr než je jmenovitý průměr závitu, což zvyšuje pevnost a odolnost proti zlomení při vyšších krouticích momentech.
Typické znaky závitníků DIN 371:
- Zesílená stopka (Form E) - vhodná pro menší závitové průměry (M3–M10),
- Větší torzní stabilita – eliminuje riziko deformace nástroje při zatížení,
- Standardní závit ISO (obvykle 6H) – vhodný pro všeobecné strojírenství,
- Často používané v CNC obrábění, údržbě a malosériové výrobě.
DIN 371 je volbou tam, kde je důležitá mechanická odolnost nástroje i při práci v obtížnějších materiálech nebo při nižším chlazení.
PN8/1371 je česká technická norma, která vychází z DIN 371, přičemž specifikace i dimenze jsou prakticky shodné. Tato norma se používá zejména v českém strojírenství a výrobních provozech, které dávají přednost nástrojům vyráběným podle národní normy.
HLAVNÍ ROZDÍLY MEZI DIN 371 A PN8/1371Klíčové vlastnosti PN8/1371:
- Geometrie odpovídající DIN 371 (včetně zesílené stopky),
- Plná kompatibilita s držáky a upínáním používaným pro DIN normy,
- Možnost nasazení ve stejných aplikacích jako DIN 371,
- Norma platná zejména v tuzemsku, často využívaná ve výkresové dokumentaci.
Vlastnost DIN 371 PN8/1371 Země původu Německo Česká republika Typ stopky Zesílená válcová (Form E) Zesílená válcová (Form E) Rozsah použití M3–M10 (malé závity) M3–M10 (malé závity) Zaměnitelnost Mezinárodní norma Ekvivalentní česká norma Závitový profil ISO závit, nejčastěji 6H ISO závit, nejčastěji 6H
Závitníky podle těchto norem jsou ideální tam, kde:
- hrozí vysoké krouticí namáhání (např. při hlubokém závitování),
- je vyžadována vyšší mechanická stabilita nástroje,
- se pracuje s materiály s vyšší houževnatostí,
- je potřeba minimalizovat riziko prasknutí nástroje u menších průměrů.
Díky zesílené stopce mají tyto závitníky vyšší tuhost a životnost. Nevýhodou může být menší flexibilita upnutí, protože stopka má jednotný průměr pro více závitových rozměrů, což vyžaduje kompatibilní držák.
