Spolehlivost a přesnost v každém závitu - seznamte se s normou DIN 5156

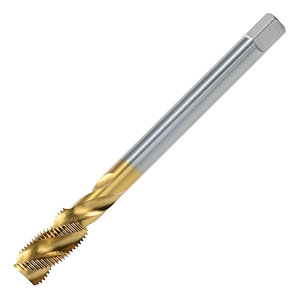

Norma DIN 5156 je německý standard, který přesně definuje technické požadavky na strojní závitníky pro trubkové závity typu G (BSP – British Standard Pipe). Tato norma je široce uznávaná nejen v Evropě, ale také v celosvětové praxi jako záruka kvality, přesnosti a kompatibility při výrobě a používání závitníků v průmyslové výrobě. Zavedení a dodržování této normy zajišťuje, že výsledné vnitřní závity budou odpovídat mezinárodním rozměrovým standardům a budou plně kompatibilní s trubkovými závitovými spoji používanými v hydraulických, pneumatických, procesních i vodoinstalačních systémech.

Trubkový závit G, který norma DIN 5156 definuje, je závit se zaobleným profilem, určený pro těsnící spoje na dosedací ploše - tedy nikoliv na závitu, jako je tomu u kuželových spojů. Norma se zaměřuje především na parametry nástroje pro řezání těchto závitů - tedy závitníku - včetně jeho tvaru, tolerance, řezného kuželu, délky závitové části, typu drážek a velikosti. To zajišťuje vysokou přesnost výsledného závitu a umožňuje použití závitníků od různých výrobců při zachování stejné kvality a opakovatelnosti.

Podle DIN 5156 se rozlišují řezné kužely typu B a C, které definují počet závitů pro náběhovou část. Řezný kužel B má kratší náběh a je vhodný pro průchozí otvory, zatímco kužel C má delší náběh a je ideální pro slepé otvory, kde je potřeba rovnoměrné a šetrné zavádění nástroje do materiálu. Norma také zohledňuje typ drážek závitníku - přímé nebo šroubovité - a tím umožňuje správnou volbu podle typu obrobeného materiálu, například oceli, litiny nebo nerezu.

Z hlediska výroby je běžné, že závitníky dle DIN 5156 jsou vyráběny z rychlořezné oceli HSS nebo z její vylepšené varianty HSSE s obsahem kobaltu, což výrazně zvyšuje tepelnou odolnost a trvanlivost nástroje. Pro náročnější aplikace bývají závitníky opatřeny povrchovou úpravou, nejčastěji TiN, TiAlN, TiCN nebo oxidací (OX). Tyto povlaky zlepšují kluzné vlastnosti, zvyšují odolnost vůči opotřebení a pomáhají při obrábění houževnatých materiálů.

TECHNICKÉ SPECIFIKACE NORMY DIN 5156:

• Typ závitu: G (BSPP) - válcový trubkový závit
• Směr závitu: pravý
• Profil závitu: zaoblený (Whitworth) - 55°
• Norma definuje: řeznou geometrii, průměry, stoupání, délku závitové části, typ drážek a řezného kuželu
• Tolerance závitu: podle ISO 228-1
• Řezný kužel: typ B (3 - 5 závitů) pro průchozí otvory, typ C (2 - 3 závity) pro slepé otvory
• Typy drážek: přímé nebo šroubovité dle typu materiálu a směru odvodu třísky
• Materiál nástroje: HSS nebo HSSE (pro vyšší výkonnost)
• Možné povlaky: TiN, TiCN, TiAlN, OX a další

Význam normy DIN 5156 spočívá především v jednotnosti technických požadavků, díky které může konstruktér, nákupčí i obsluha stroje přesně specifikovat nástroj bez rizika nekompatibility. Norma zároveň umožňuje mezinárodní obchod s nástroji bez nutnosti převodů rozměrových systémů a zajišťuje konzistentní kvalitu a výsledek řezání závitů v různých výrobních podmínkách.

Závitníky dle DIN 5156 nacházejí uplatnění především v strojírenství, výrobě armatur, energetice, potravinářství, chemickém a farmaceutickém průmyslu, kde jsou trubkové spoje běžnou součástí technologických celků. Norma umožňuje přesné obrábění závitů v sériové i zakázkové výrobě, včetně obrábění na CNC strojích i v ručních operacích.

V době, kdy je kvalita výroby a opakovatelný výsledek klíčem k úspěchu, představuje DIN 5156 nezbytný základ pro standardizaci závitového obrábění a výběr nástrojů, které umožňují rychlou, přesnou a spolehlivou výrobu závitů na trubkách a armaturách všech typů.
