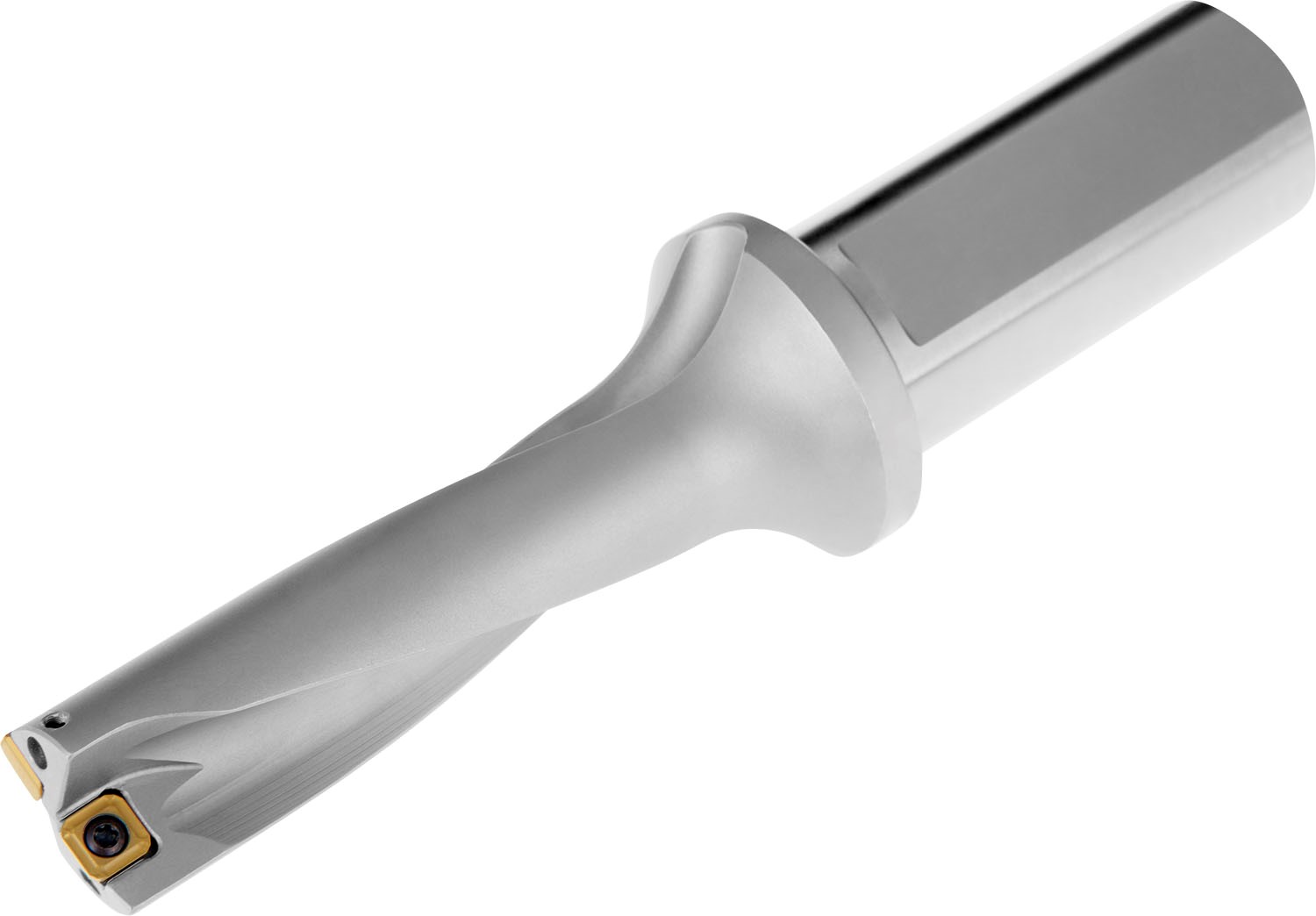

803D-0594-178-S100 destičkový vrták

Vrták s vyměnitelnými břitovými destičkami 804D-1437-574-S150 . Řezný průměr vrtáku 0,594 palců, to je 15,09 mm, pracovní délka 3 x D, to je 1,782 palců (45,27 mm). Maximální hloubka vrtání 1,78 palců (45,27 mm). Destičkový vrták má válcovou stopku s ploškou podle normy ISO 9766, průměr stopky je 1 palců (25,4 mm). Do vrtáku se upínají dva typy destiček. Středová (vnitřní) destička typu XPET - destička speciálního tvaru s úhlem hřbetu 11° a obvodová (vnější) destička typu SCET - čtvercová destička s úhlem hřbetu 7°. Vnější (SCET) i vnitřní (XPET) destička musí mít vždy stejný utvařeč (buď UD nebo SD). Pozor, ve značení destiček XPET s utvařečem UD není tento utvařeč uveden v ISO kódu destičky.
