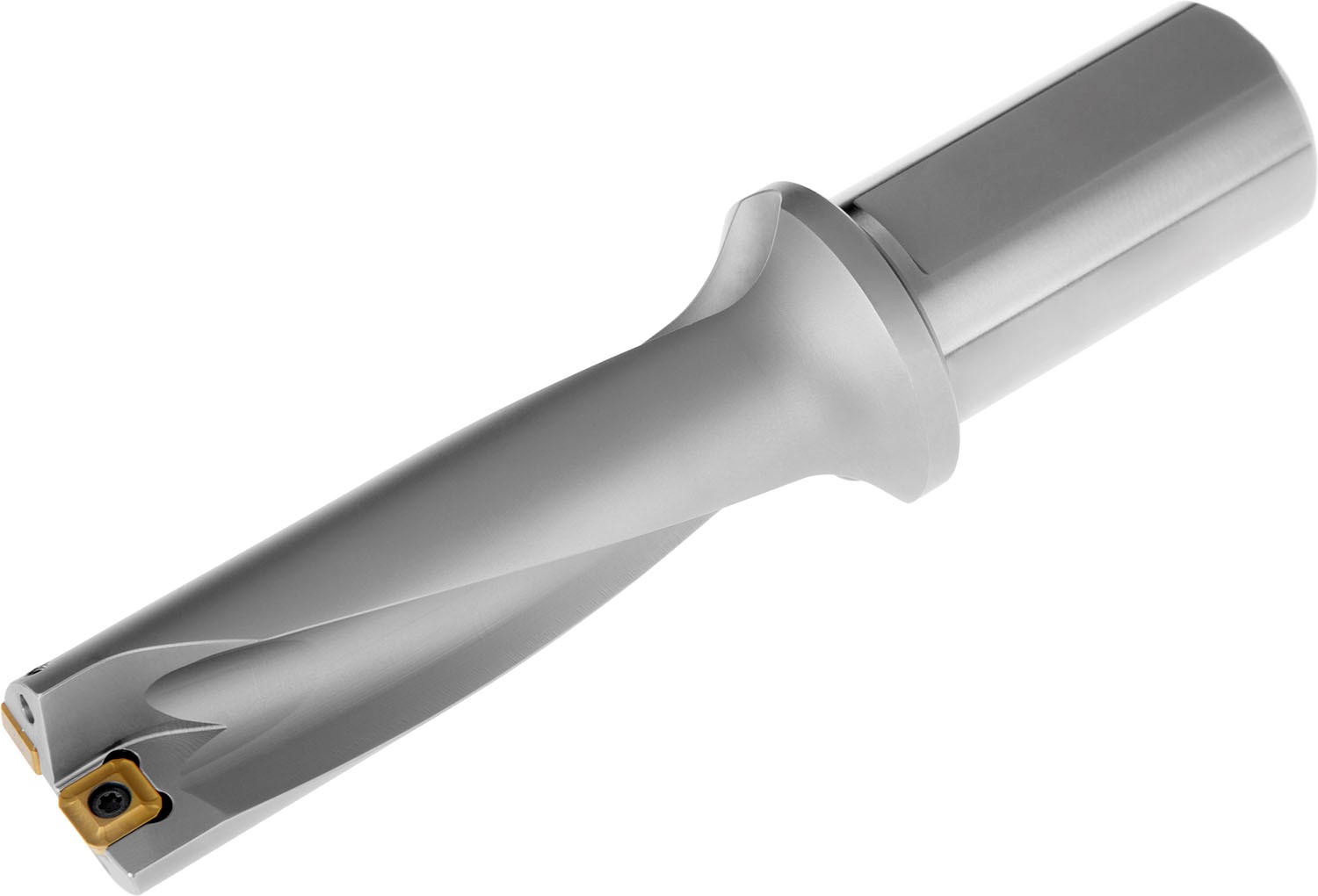

803D-1172-351-S125 destičkový vrták

Vrták s vyměnitelnými břitovými destičkami 803D-28-84-S32 . Řezný průměr vrtáku 1,172 palců, to je 29,77 mm, pracovní délka 3 x D, to je 3,516 palců (89,31 mm). Maximální hloubka vrtání 3,51 palců (89,31 mm). Destičkový vrták má válcovou stopku s ploškou podle normy ISO 9766, průměr stopky je 1,25 palců (31,75 mm). Do vrtáku se upínají dva typy destiček. Středová (vnitřní) destička typu XPET - destička speciálního tvaru s úhlem hřbetu 11° a obvodová (vnější) destička typu SCET - čtvercová destička s úhlem hřbetu 7°. Vnější (SCET) i vnitřní (XPET) destička musí mít vždy stejný utvařeč (buď UD nebo SD). Pozor, ve značení destiček XPET s utvařečem UD není tento utvařeč uveden v ISO kódu destičky.
