CNMG 120408 ZSZ BP30H

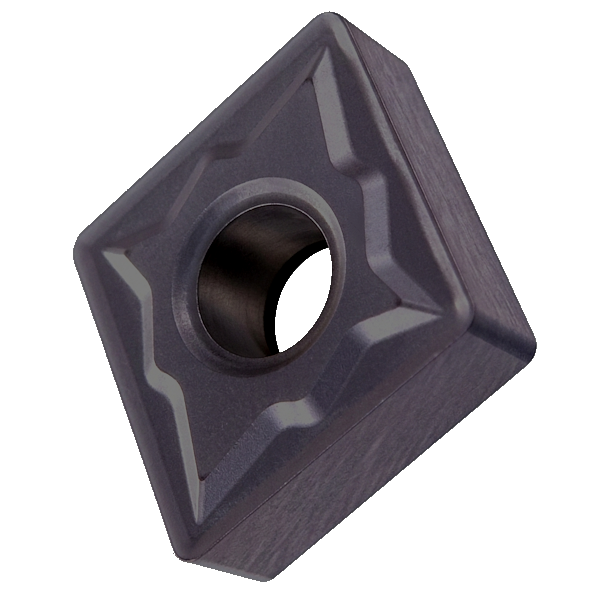

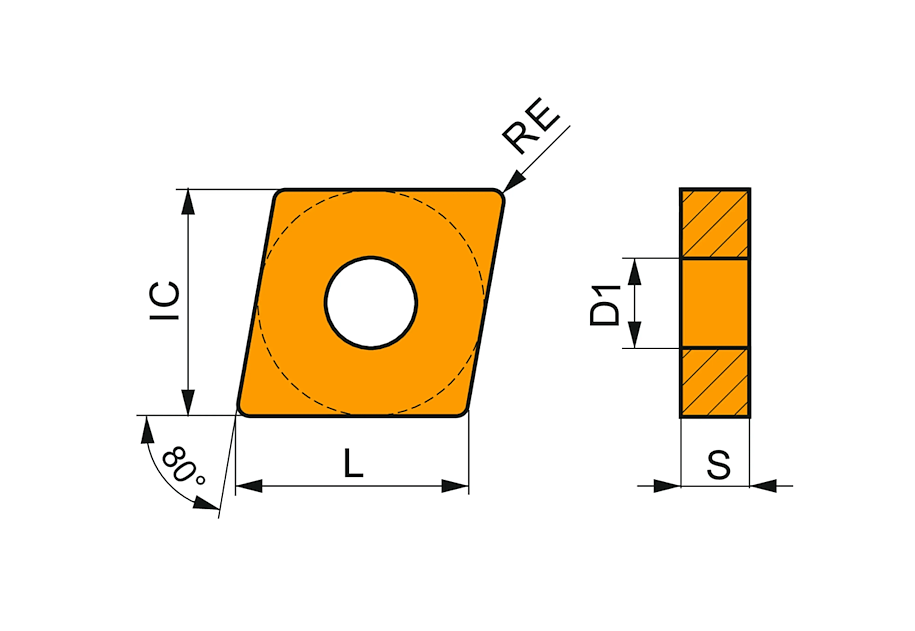

Břitové destičky CNMG 120408 ZSZ BP30H jsou negativní oboustranné destičky určené pro soustružení ocelí s důrazem na vysokou kvalitu povrchu a spolehlivou kontrolu třísky. Geometrie vychází z ISO označení s kosočtvercovým tvarem o vrcholovém úhlu 80° a úhlem hřbetu 0°, který zajišťuje maximální stabilitu břitu při zatížení. Označení G znamená otvor pro upnutí a oboustranný utvařeč, takže destičky disponují čtyřmi řeznými hranami. Rozměrové parametry zahrnují délku řezné hrany 12,9 mm, tloušťku destičky 4,76 mm a rádius špičky 0,8 mm, jenž představuje ideální kompromis mezi nízkým řezným odporem a dostatečnou pevností ostří.

Utvařeč ZSZ je koncipován jako střední až dokončovací geometrie a v praxi se často chová jako hladicí břit typu Wiper. Speciální tvar řezné hrany umožňuje efektivní lámání třísky i při nižších hloubkách řezu a posuvech, kde běžné geometrie nedokážou zajistit dostatečnou kontrolu. Díky této konstrukci lze dosahovat velmi nízkých hodnot drsnosti povrchu, což u některých aplikací umožňuje omezit nebo zcela nahradit následné broušení. Destičky jsou vhodné pro dokončovací i střední obrábění ocelí a ocelolitin v sériové i kusové výrobě.

Materiálové provedení BP30H odpovídá rozsahu ISO P25 - P40 a je tvořeno houževnatým slinutým karbidem s vícevrstvým CVD povlakem typu TiCN + Al2O3 + TiN. Tento povlak zajišťuje vysokou tepelnou odolnost a ochranu proti opotřebení při vyšších řezných teplotách. Označení H vyjadřuje zvýšenou houževnatost, díky níž destičky dobře odolávají tepelným i mechanickým rázům, například při použití chlazení emulzí nebo při přerušovaném řezu, a poskytují dlouhou životnost i v náročnějších podmínkách.
