V oblasti přesného obrábění je závit jedním z nejkritičtějších prvků. Musí být přesný, hladký a opakovatelný, zejména tam, kde je použit ve funkčních součástech s častým šroubovým spojením. Právě zde přichází ke slovu norma ČSN 22 3062, která specifikuje maticové závitníky s metrickým závitem ISO. Tyto závitníky se vyznačují delší závitovou částí, která umožňuje výrobu hlubokých vnitřních závitů, typicky v průchozích otvorech, jako jsou matice.
Norma byla zavedena jako reakce na potřebu standardizace nástroje pro výrobu závitů ve specifických podmínkách a dodnes se těší vysoké důvěře ve strojírenství i nástrojářství. Umožňuje rychlou orientaci v sortimentu nástrojů, spolehlivý výběr a bezproblémovou integraci do výrobních procesů.

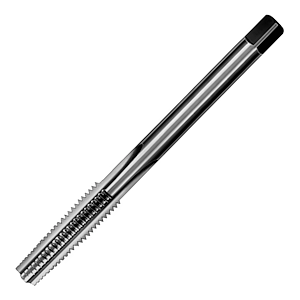

Norma ČSN 22 3062 stanovuje rozměrové a konstrukční parametry maticových závitníků pro metrické závity podle systému ISO, zejména pro rozsah M3 až M30.
Typickým rysem těchto nástrojů je:
- dlouhá závitová část, která umožňuje obrábění závitů do větší hloubky,
- přímé nebo šroubovité drážky - podle typu materiálu a požadovaného odvodu třísky,
- standardizovaný tvar dříku a upínacího čtyřhranu dle ČSN 22 3001,
- kuželovitý zářez čela (tzv. náběh) pro snazší zavedení nástroje do otvoru.
Závitníky podle této normy jsou určeny především pro průchozí otvory, kde je možné efektivně odvádět třísku mimo obrobenou plochu a zachovat vysokou kvalitu vnitřního závitu i při větší délce řezu.
Použití maticových závitníků je klíčové tam, kde běžné strojní závitníky nestačí - například při výrobě:
- matic a spojovacích prvků,
- hlubších závitových otvorů v konstrukčních dílech,
- závitů v odlitcích nebo kovaných kusech,
- sériové výroby s vysokou opakovatelností.
Norma ČSN 22 3062 je navržena tak, aby odpovídala požadavkům jak klasických ručních operací, tak moderních CNC strojů a automatizovaných výrobních linek. Díky jednotné specifikaci je zajištěna kompatibilita s běžnými upínacími systémy a možnost výměny nástroje bez nutnosti přenastavení stroje.
Závitníky dle ČSN 22 3062 přinášejí do výroby několik zásadních výhod:
- vyšší přesnost závitu po celé délce díky konstantní geometrii a kvalitnímu řezu
- opakovatelnost rozměru i kvality závitu ve velkosériové výrobě
- minimalizaci přerušení výroby díky snadné identifikaci a výměně nástroje
- úsporu času při obrábění hlubších otvorů bez nutnosti předřezávání
Závitníky dle této normy se vyrábějí z různých druhů rychlořezné oceli (HSS) a jejich výkon lze dále zlepšit povrchovými úpravami, jako jsou:
Díky těmto úpravám je možné používat závitníky dle ČSN 22 3062 i při obrábění ocelí vyšších pevností, legovaných slitin, litiny i neželezných kovů.
ČSN 22 3062 je osvědčená norma pro maticové závitníky s metrickým závitem ISO, která přináší přehlednost, opakovatelnost a spolehlivý výkon i v náročných výrobních podmínkách. Využívá se ve strojírenství, nástrojářství i malosériové výrobě, kde je kladen důraz na hloubku, přesnost a životnost závitu.
Ať už vybíráte nástroj pro automatizovanou linku nebo specializovanou ruční operaci, závitník podle ČSN 22 3062 je sázkou na jistotu.
