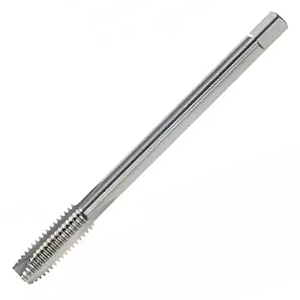

Norma DIN 374 je německý standard, který specifikuje krátké závitníky se středním vedením pro průchozí otvory. Používá se především v prostředí, kde je potřeba kompaktní nástroj, ale zároveň musí být zachována vysoká přesnost závitu.
Charakteristika DIN 374:
- Závity typu ISO metrický (např. M6, M8)
- Krátká délka pracovního těla
- Střední tolerance závitu
- Často opatřeno strojním upínáním (např. podle DIN 371)
- Ideální pro automatizované výrobní procesy
- Typ závitu: ISO metrický závit (M), podle DIN 13
- Rozsah velikostí závitníků: od M1 až po M30
- Tolerance závitu: standardní 6H (vnitřní závit)
- Celková délka nástroje: krátká - menší než u závitníků DIN 376 a DIN 371
- Pracovní délka závitu: přizpůsobena pro krátké průchozí otvory
- Tvar čela: Typ B - pro průchozí otvory (3 - 5 vodicích zubů)
- Kónus čela: přechodná oblast se 4 - 5 zuby
- Počet drážek: obvykle 2 až 4, v závislosti na průměru nástroje
- Směr řezání: standardně pravotočivý, dostupné i levotočivé varianty
- Upínací dřík: válcový, podle DIN 1835 (typ B nebo E)
Norma PN8/1374 je česká (případně slovenská) technická norma, která se vztahuje na závitové nástroje pro řezání vnitřních závitů. Její specifikace vychází z evropské normalizace, ale obsahuje národní úpravy, které mohou být odlišné od německých nebo mezinárodních ekvivalentů.
SROVÁNÍ DIN 374 VS. PN8/1374Charakteristika PN8/1374:
- Určuje rozměry a tolerance závitníků
- Využívá se hlavně v české a slovenské výrobě
- Často kompatibilní s ISO závity, ale může obsahovat odchylky v geometrii nebo označení
- Může být méně známá pro zahraniční dodavatele
Kritérium DIN 374 PN8/1374 Původ Německo (Deutsches Institut für Normung) Česká republika / Slovensko Použití Závitníky pro průchozí otvory Obecná norma pro závitníky Typ závitu ISO metrický závit ISO metrický závit Kompatibilita Vysoká mezinárodní kompatibilita Národní zaměření, méně rozšířená Rozměrová přesnost Přesně definovaná Může být mírně odlišná v detailech Použití v automatizaci Vhodná pro CNC a strojní aplikace Spíše pro ruční nebo standardní stroje
Volba mezi DIN 374 a PN8/1374 záleží na konkrétním použití, požadavcích na přesnost a mezinárodní kompatibilitu. Pokud hledáte kvalitu, jednotnost a přizpůsobení se globálním standardům, DIN 374 bude pravděpodobně lepší volba. PN8/1374 ale může poskytnout dostatečnou přesnost a lepší dostupnost v tuzemském prostředí.
- DIN 374 doporučujeme pro výrobce, kteří exportují, potřebují vysokou kompatibilitu a využívají moderní strojní zařízení.
- PN8/1374 může být vhodná pro menší výrobce nebo specifické aplikace s požadavky vycházejícími z české technické dokumentace.
