ČSN 22 3064: Norma pro závitníky, která definuje kvalitu a přesnost v českém strojírenství

Ve světě strojírenství, kde je přesnost klíčová a kde se každý milimetr počítá, hrají závitníky nezastupitelnou roli. Jde o nástroje, které - ať už manuálně či automaticky - vytvářejí vnitřní závity a tedy umožňují pevné a spolehlivé spojení různých komponent. Pro dosažení spolehlivosti a vzájemné zaměnitelnosti dílů je však nezbytné, aby tyto nástroje splňovaly přesně definované požadavky. A právě zde vstupuje do hry česká technická norma ČSN 22 3064, která představuje základní rámec pro výrobu i kontrolu kvality závitníků používaných k řezání metrických závitů podle ISO.

Tato norma je klíčová nejen pro výrobce nástrojů, ale i pro technologické inženýry, pracovníky kvality, nákupčí a každého, kdo se v rámci výrobního procesu dotýká řezání závitů. Ačkoliv se v dnešní době čím dál častěji pracuje s mezinárodními standardy, ČSN 22 3064 má v české průmyslové praxi stále pevné místo - a to především díky své přesnosti, srozumitelnosti a dlouhodobé kompatibilitě s historickou i současnou technickou dokumentací.

Co je ČSN 22 3064

Norma ČSN 22 3064 je dokument, který definuje konstrukční, rozměrové i funkční požadavky na závitníky pro řezání metrických vnitřních závitů. Vychází z mezinárodních principů a v mnoha ohledech se blíží normám jako DIN 352, DIN 371 či DIN 376, avšak s určitými úpravami reflektujícími potřeby českého a slovenského strojírenství. Norma byla vydaná již v době Československa, ale je nadále platná a aktivně používaná, zejména v tradičních výrobních provozech a při revizích starších výkresových dokumentací.

ČSN 22 3064 rozlišuje různé druhy závitníků podle způsobu použití - od ručních třídílných sadových závitníků, až po strojní závitníky určené pro automatizované obrábění. Součástí normy jsou rovněž podrobnosti týkající se geometrie nástroje, tvaru čela, počtu drážek, upínací části a dalších detailů, které mají přímý vliv na výkon, životnost a kvalitu vytvořeného závitu.

Specifikace normy zahrnují jak standardní metrické závity, tak i jemnější stoupání, přičemž tolerance závitů jsou obvykle stanoveny na úroveň 6H, což je nejběžnější standard pro vnitřní závity v běžné strojírenské praxi. Norma rovněž přesně určuje rozměry funkční a upínací části závitníku a umožňuje tak nejen výrobu přesných nástrojů, ale i jejich standardizované upínání do držáků, čímž zajišťuje efektivní práci jak při ručním obrábění, tak na CNC strojích.

V praxi tak norma ČSN 22 3064 plní dvě zásadní funkce:

• Zajišťuje jednoznačnou a přehlednou komunikaci mezi konstruktérem, nástrojařem a dodavatelem.
• Slouží jako základ pro kontrolu kvality nástrojů i výsledných závitů.

Typy závitníků podle ČSN 22 3064

Norma ČSN 22 3064 rozlišuje více druhů závitníků, přičemž každý je navržen s ohledem na specifické požadavky aplikace - délku otvoru, způsob řezání nebo typ materiálu.

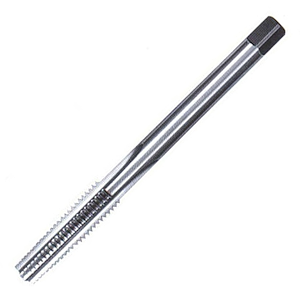

1. RUČNÍ ZÁVITNÍKY - SADOVÉ

Jedná se o klasické trojdílné sady, označované jako závitník č. 1, č. 2 a č. 3. Každý z nich má jiný počet vodicích zubů a jiný tvar čela, což umožňuje postupné vytváření závitu - od předřezávání po dokončení. Tyto závitníky jsou určeny především pro ruční obrábění pomocí vratidla a používají se při práci s menším počtem kusů, nebo tam, kde nelze využít stroj.

2. STROJNÍ ZÁVITNÍKY

Určené pro použití v soustruzích, vrtačkách, frézkách a CNC strojích. Oproti ručním mají upravenou geometrii pro snazší odvod třísek, vyšší pevnost v krutu a přímé nebo šroubovité drážky podle požadavků aplikace. Existují varianty pro průchozí i slepé otvory.

3. ZÁVITNÍKY PRO PRŮCHOZÍ A SLEPÉ OTVORY

Závitníky pro průchozí otvory mají čelo se 4 - 5 vodicími zuby, které závit postupně zařezávají a zároveň snadno odvádějí třísku ve směru řezu. Naproti tomu závitníky pro slepé otvory mají zkrácené čelo (2 - 3 zuby) a často šroubovité drážky, které odvádějí třísku zpět nahoru, mimo otvor.

Rozměrové charakteristiky závitníků dle ČSN 22 3064

ČSN 22 3064 specifikuje široké spektrum rozměrových parametrů, které zajišťují přesnost, opakovatelnost a zaměnitelnost nástrojů bez ohledu na výrobce.

• Rozsah jmenovitých průměrů: od M1 až po M52, včetně jemných stoupání
• Stoupání závitu: dle metrické ISO soustavy (např. M10x1, M20x1,5)
• Tolerance závitu: standardně 6H, možné i jiné dle požadavků (např. 5H, 6G)
• Délka pracovní části: rozlišuje se krátká, střední a dlouhá podle typu použití
• Počet drážek: běžně 3 nebo 4, přizpůsobeno průměru a druhu otvoru
• Tvar čela: kuželovitý přechod se 2 - 5 vodicími zuby dle provedení
• Směr řezání: standardně pravý, existují i levé varianty
• Upínací část: válcová nebo kuželová, dle norem ČSN 22 0835 nebo DIN 1835

Díky těmto parametrům je možné závitníky jednoznačně identifikovat, správně zvolit pro danou aplikaci a zajistit, že výsledný závit bude kompatibilní s běžně dostupnými šrouby a šroubením.

Materiály a povrchové úpravy

V normě samotné nejsou explicitně uvedeny požadavky na materiál nástroje, ale v praxi se v souladu s normou používají závitníky z následujících materiálů:

• HSS (rychlořezná ocel): univerzální materiál pro běžné použití
• HSSE (s obsahem kobaltu): vyšší odolnost proti opotřebení, vhodné pro nerezové oceli
• HSSE-PM: prášková metalurgie pro extrémní nároky a dlouhou životnost

Povrchové úpravy jako TiN, TiCN nebo TiAlN zvyšují tvrdost povrchu, zlepšují odvod tepla a výrazně prodlužují životnost nástroje - zejména v automatizované sériové výrobě.

Využití normy v praxi

Norma ČSN 22 3064 nachází své využití napříč celým spektrem strojírenské výroby a to zejména:

• při tvorbě výkresové dokumentace, kde slouží ke standardizaci značení závitníků,
• při výrobě nástrojů, kdy pomáhá výrobcům dodržet přesně dané parametry,
• při výběru nástroje v nástrojárnách a technické přípravě výroby,
• při kontrole kvality, kdy umožňuje snadné ověření, zda závitník odpovídá specifikaci.

Zvlášť důležitá je tato norma v podnicích, které stále pracují se staršími výkresy nebo vyrábějí náhradní díly k historickým zařízením. V těchto případech poskytuje jednoznačný rámec pro kompatibilitu a funkčnost.

ČSN 22 3064 není pouze archivní relikt z dob Československa. Je to živý nástroj technické praxe, který i v dnešní době pomáhá strojírenství udržet vysokou míru standardizace, přesnosti a bezpečnosti. Ať už se jedná o malosériovou výrobu, sériové obrábění nebo údržbu technického zařízení, jasně definované vlastnosti závitníků podle této normy zajišťují, že každý závit bude držet tak, jak má.

Používání této normy je proto nejen otázkou technického souladu, ale také znalosti národních strojírenských tradic - a ty mají v České republice pořád co nabídnout.
