Závitník M12 Form C se šroubovicí 45°, náběhem 2,5P a stoupáním 1,75 mm z práškové rychlořezné oceli HSS-PM s povlakem SG je určen pro strojní řezání nadměrného metrického závitu.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA07681212177GX |
| Vaše cena s DPH | 1 571,40 Kč |
| Vaše cena bez DPH | 1 298,68 Kč |
Závitník M12 SG SP (7GX) HSS-PM Form C DIN 376 je určen pro přesné vytváření nadměrného metrického závitu v aplikacích, kde je požadována větší vůle nebo následné povrchové úpravy. Provedení Form C se šroubovitou drážkou zajišťuje efektivní odvod třísek směrem ven z otvoru, což přispívá ke stabilnímu průběhu obrábění zejména u slepého otvoru. Konstrukce jako strojní závitník umožňuje jeho spolehlivé využití na CNC obráběcích centrech i konvenčních strojích, kde je kladen důraz na přesnost a opakovatelnost výsledků.
Materiál HSS-PM představuje práškovou rychlořeznou ocel, která poskytuje vynikající kombinaci houževnatosti a odolnosti proti opotřebení, což přispívá k dlouhé životnosti nástroje i při vyšším zatížení. Povrch nástroje je opatřen SG povlakem, jenž snižuje tření a současně zvyšuje tepelnou odolnost při řezání, což podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje stoupání šroubovice 45°, které napomáhá plynulému odvádění třísek, a náběh 2,5P, jenž zajišťuje přesné a hladké zaříznutí bez nadměrného zatížení nástroje.
Technické parametry odpovídají normě DIN 376 a zahrnují stoupání 1,75 mm, celkovou délku 110,0 mm, délku pracovní části 42,0 mm a průměr stopky 9,0 mm, přičemž konstrukce se 3 drážkami přispívá k rovnoměrnému průběhu řezného procesu a stabilitě při obrábění. Označení 7GX vyjadřuje nadměrnou toleranci závitu, která je vhodná pro aplikace vyžadující větší vůli nebo následné povrchové úpravy, čímž rozšiřuje možnosti použití nástroje.
| Rozměr nástroje |
Rozměr nástroje
M12 |
| Stoupání |
Stoupání
1,75 mm |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (7GX) |

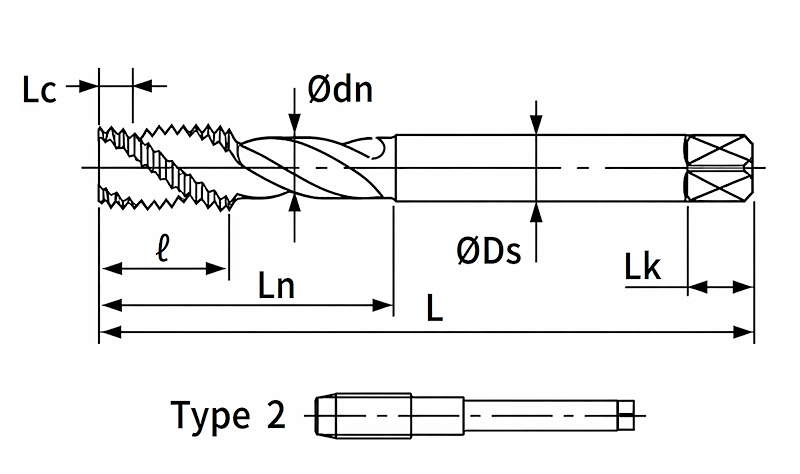

| Délka celkem |
Délka celkem
110,0 mm |
| Délka pracovní |
Délka pracovní
42,0 mm |
| Délka řezné části |
Délka řezné části
22,4 mm |
| Průměr vodící části |
Průměr vodící části
9,95 mm |
| Průměr stopky |
Průměr stopky
9,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
7,0 mm |
| Délka čtyřhranu |
Délka čtyřhranu
10,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
2 |
| Norma |
Norma
DIN 376 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
10,2 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
