TPUN 160304 UP30A

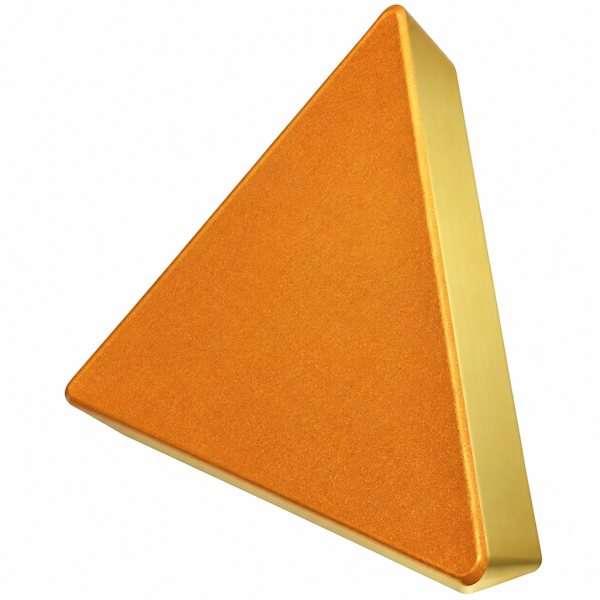

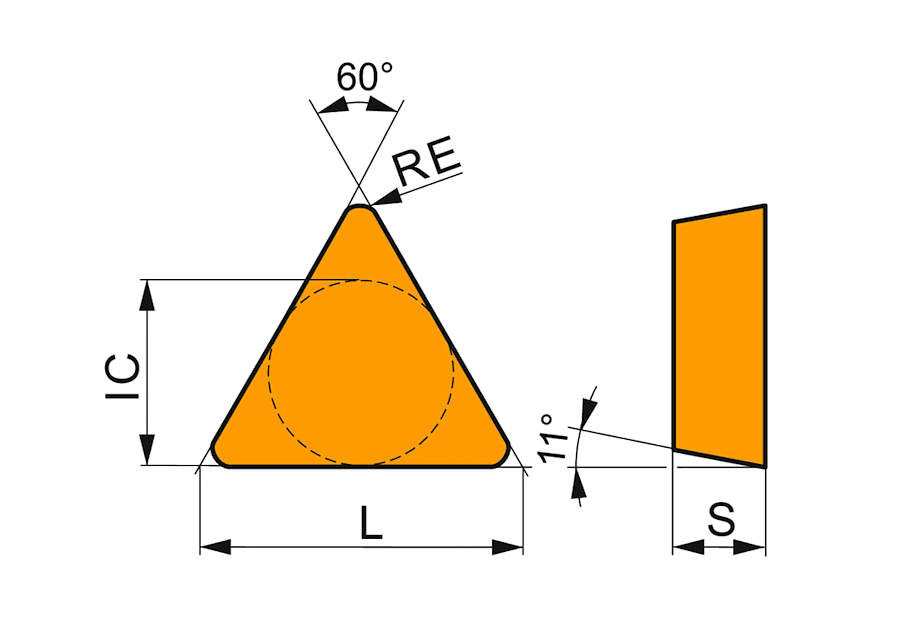

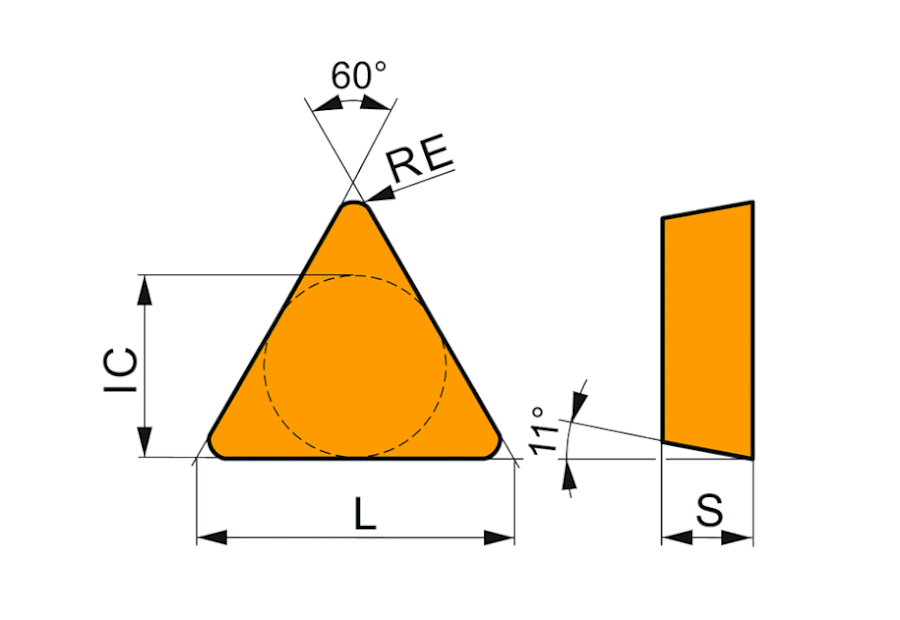

Jednostranné pozitivní soustružnické destičky TPUN 160304 UP30A jsou vyrobeny v trojúhelníkovém provedení s úhlem špičky 60° a 11° úhlem hřbetu, který přispívá ke snížení pasivních řezných sil a odporu při obrábění. Mají délku řezné hrany 16,5 mm, průměr vepsané kružnice 9,525 mm, tloušťku 3,18 mm a rádius špičky 0,4 mm, které vytvářejí geometrii vhodnou zejména pro dokončovací a polodokončovací operace s menším přídavkem. Toleranční třída ISO U odpovídá běžnému užitkovému rozměrovému provedení. Destičky jsou konstruovány bez upínacího otvoru a bez lisovaného utvařeče třísky, tedy s hladkým čelem.

Řezný materiál UP30A tvoří houževnatý univerzální slinutý karbid určený primárně pro materiálovou skupinu ISO P25 - P35, případně částečně také pro obrábění materiálů skupin ISO K a ISO M. Jakost je navržena především pro střední až hrubší obrábění ocelí, ocelolitin a tvárných litin, a to i v méně stabilních podmínkách nebo při přerušovaném řezu. Současně umožňuje geometrie destiček s rádiusem špičky 0,4 mm jejich využití při dokončovacích a polodokončovacích řezech, kde je požadováno přesné vedení nástroje a kvalitní provedení obrobeného povrchu. Kombinace 11° pozitivního úhlu hřbetu a houževnaté jakosti UP30A podporuje stabilní obrábění při proměnlivém zatížení řezných hran.

Soustružnické destičky TPUN 160304 UP30A jsou vhodné pro vnější i vnitřní soustružení ocelí a litin, především pro dokončovací a polodokončovací operace. Vzhledem ke konstrukci bez středového upínacího otvoru se destičky neupínají šroubem ani pákovým mechanismem, ale shora pomocí příložky nebo přítlačného klínu. Používají se v odpovídajících nožových držácích, například typu CTGPR nebo CTGPL 1616 a 2020 s úhlem nastavení přibližně 90° nebo 91°. Spojení jakosti UP30A, rádiusu 0,4 mm, 11° úhlu hřbetu, tolerance ISO U a pozitivní geometrie poskytuje univerzální řešení pro obrábění ocelí, ocelolitin a tvárných litin i v méně stabilních pracovních podmínkách.
