TPUN 220412-T NP20

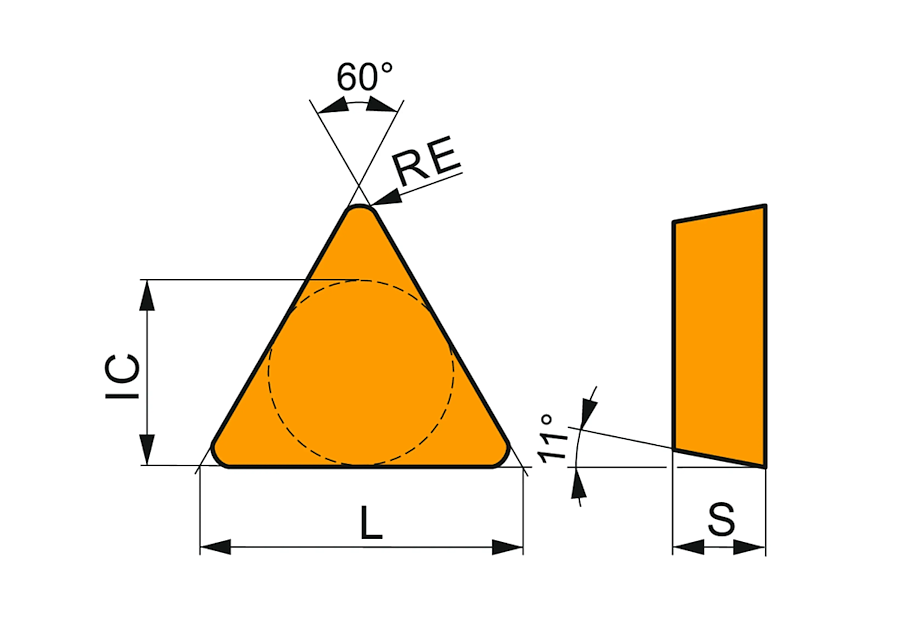

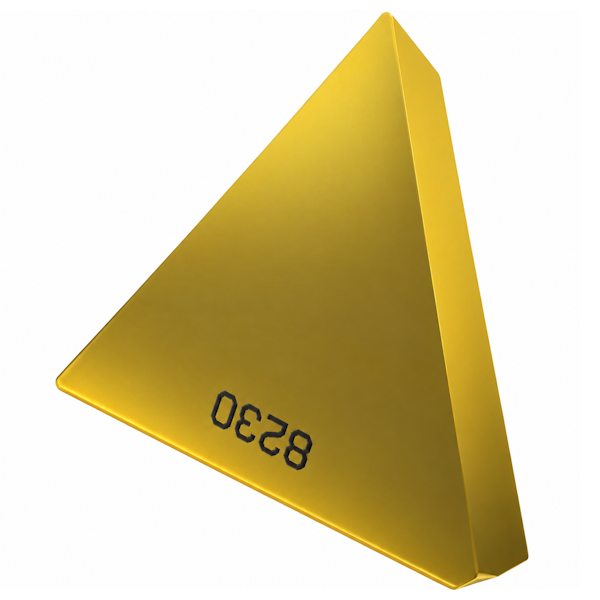

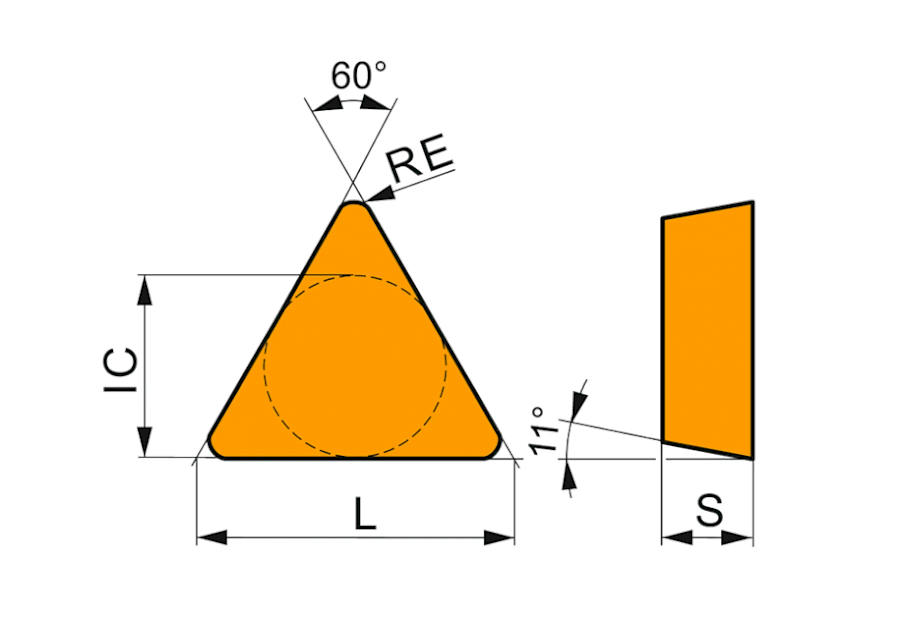

Jednostranné pozitivní soustružnické destičky TPUN 220412-T NP20 jsou vyrobeny v trojúhelníkovém provedení s úhlem špičky 60° a 11° úhlem hřbetu, který přispívá ke snížení řezných sil a podporuje hladký průběh obrábění. Mají délku řezné hrany 22,0 mm, průměr vepsané kružnice 12,7 mm, tloušťku 4,76 mm a rádius špičky 1,2 mm, které vytvářejí robustní geometrii vhodnou také pro polodokončovací a hrubovací operace. Toleranční třída ISO U odpovídá běžnému užitkovému provedení. Základní konstrukce TPUN je provedena bez upevňovacího otvoru a bez lisovaného utvařeče třísky, přičemž trojúhelníkový tvar poskytuje 3 využitelné řezné rohy.

Doplňkové označení -T charakterizuje úpravu řezné hrany fazetkou nebo zaoblením, která zvyšuje pevnost břitu a jeho odolnost proti vyštěpování při mechanickém a rázovém zatížení. Řezný materiál NP20 tvoří slinutý karbid s povlakem určený především pro obrábění materiálové skupiny ISO P20, tedy zejména ocelí a ocelolitin. Destičky jsou vhodné pro jemné až střední hrubování běžných i legovaných ocelí při středních až vyšších řezných rychlostech. Kombinace pozitivního 11° úhlu hřbetu, pevné upravené řezné hrany a rádiusu 1,2 mm podporuje stabilní průběh řezu, omezení pasivních řezných sil a odolnost špičky proti vylamování při náročnějším zatížení.

Soustružnické destičky TPUN 220412-T NP20 jsou určeny především pro soustružení vnějších a vnitřních ploch, přičemž mohou být podle konstrukce použitého nástroje využity také při čelním frézování ve starších typech frézovacích hlav. Provedení bez středového upevňovacího otvoru vyžaduje mechanické upnutí shora, například pomocí horního přítlačného klínu nebo příložky. Spojení jakosti NP20, úpravy řezné hrany -T, rádiusu 1,2 mm, pozitivní geometrie a robustních rozměrů vytváří řešení zaměřené na stabilní obrábění ocelí s požadavkem na pevnou řeznou hranu a spolehlivý průběh řezu.
