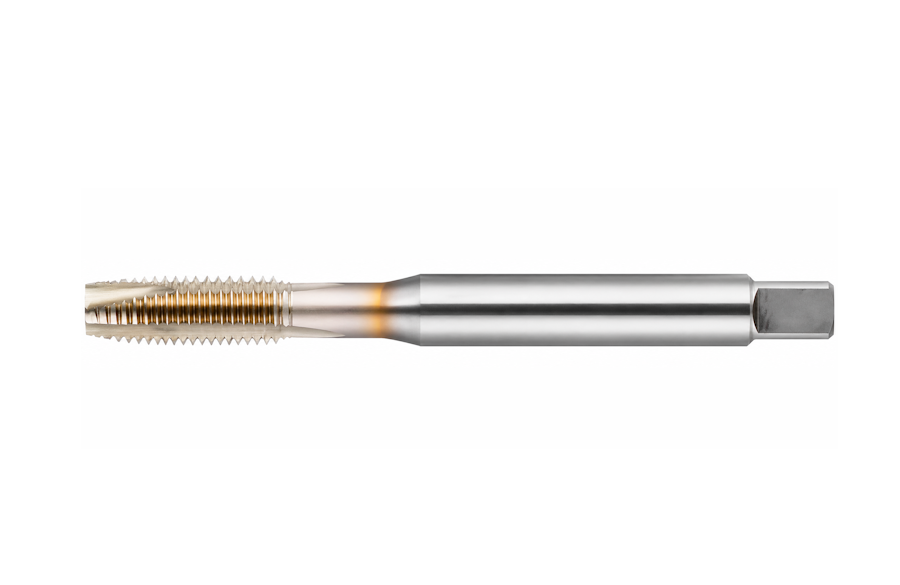

UNC 10-24 SG PO Form B HSS-PM DIN 2184-1 Point Tap

Závitník UNC 10-24 SG PO Form B (2BX) HSS-PM DIN 2184-1 je navržen pro přesné vytváření palcových závitů v náročných výrobních podmínkách, kde je kladen důraz na stabilní průběh obrábění a vysokou kvalitu výsledného závitu. Provedení Form B s náběhem typu plug umožňuje postupné a plynulé zaříznutí nástroje do materiálu, čímž dochází ke snížení zatížení při zahájení řezání a ke zlepšení stability celého procesu. Konstrukce s přímou drážkou a integrovaným lamačem třísek napomáhá efektivnímu dělení třísek a jejich odvodu z místa řezu, což přispívá k plynulému průběhu obrábění. Nástroj je konstruován jako strojní závitník, což umožňuje jeho efektivní využití na CNC obráběcích centrech i konvenčních strojích.

Materiál HSS-PM představuje práškovou rychlořeznou ocel s vysokou odolností proti opotřebení a optimální houževnatostí, což přispívá k dlouhé životnosti nástroje i při vyšším zatížení. Povrch je opatřen SG povlakem, který snižuje tření a současně zvyšuje tepelnou odolnost při obrábění, čímž podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje náběh 5P, který zajišťuje plynulé a přesné vedení nástroje do řezu bez nadměrného zatížení, což pozitivně ovlivňuje přesnost závitu i životnost nástroje.

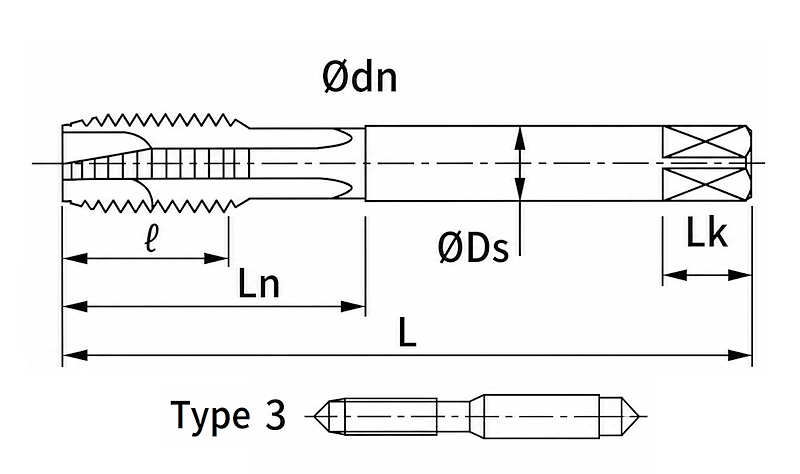

Technické parametry odpovídají normě DIN 2184-1 a zahrnují stoupání 24 TPI, celkovou délku 70,0 mm, délku pracovní části 25,0 mm a průměr stopky 6,0 mm, přičemž konstrukce se 3 drážkami zajišťuje stabilní průběh řezného procesu a efektivní odvádění třísek. Tolerance 2BX garantuje přesnost a spolehlivost při výrobě závitů v různých aplikacích.
