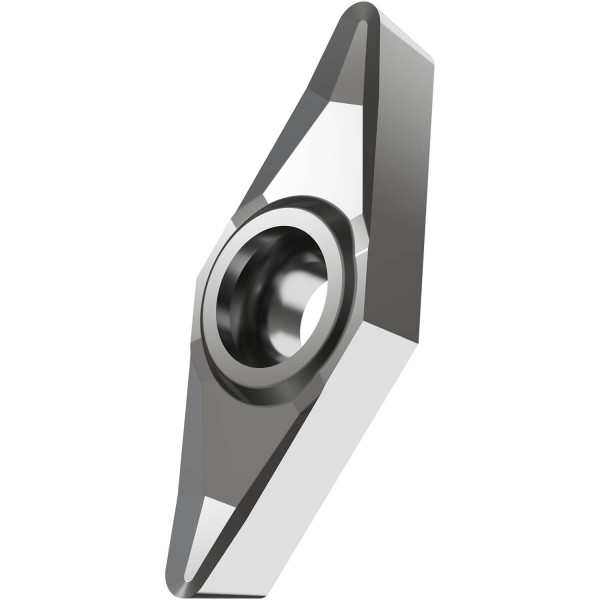

Destičky VCGT 130302F-AL s rádiusem 0,2 mm z nepovlakovaného jemnozrnného WC-Co karbidu jsou určeny pro jemné až těžké obrábění neželezných kovů ISO N10 - N25.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | AA480023549 |
| Vaše cena s DPH | 15,86 EUR |
| Vaše cena bez DPH | 13,10 EUR |
Jednostranné pozitivní soustružnické destičky VCGT 130302F-AL mají 35° kosodélníkové provedení a úhel hřbetu 7°, které vytvářejí pozitivní geometrii vhodnou pro přesné a stabilní soustružnické operace. Mají průměr vepsané kružnice 7,94 mm, výšku 3,43 mm a rádius špičky 0,2 mm, které zajišťují optimální geometrii pro stabilní průběh obrábění a dosažení kvalitního obrobeného povrchu. Rádius špičky 0,2 mm podporuje přesné vedení řezu a současně přispívá k potřebné stabilitě řezných hran. Přesnost zaměnitelnosti dle třídy tolerance ISO G zajišťuje přesné rozměrové provedení, spolehlivé usazení destiček v odpovídajících držácích a dobrou opakovatelnost jejich polohy při výměně.
Destičky jsou opatřeny utvařečem třísky AL s ostrou řeznou hranou, který podporuje účinné utváření a odvádění třísek v širokém rozsahu obráběcích podmínek. Ostré řezné hrany napomáhají snadnému pronikání do obráběných materiálů, přesnému vedení řezu a omezení řezných sil. Použitým řezným materiálem HF7 je nepovlakovaný jemnozrnný WC-Co karbid, který je použitelný v rozsahu ISO N10 - N25. Toto materiálové provedení je určeno pro obrábění neželezných kovů, přičemž destičky lze používat od jemných až po těžké obráběcí operace. Kombinace utvařeče AL, ostré řezné hrany a nepovlakovaného jemnozrnného WC-Co karbidu vytváří vhodné podmínky pro přesné, plynulé a produktivní soustružení neželezných materiálů.
Soustružnické destičky VCGT 130302F-AL jsou určeny pro jemné až těžké obrábění neželezných kovů v rozsahu ISO N10 - N25, kde lze využít jejich pozitivní geometrii a ostré řezné hrany. Kombinace 35° kosodélníkového tvaru, úhlu hřbetu 7°, utvařeče AL, ostré řezné hrany a řezného materiálu HF7 podporuje stabilní průběh soustružení, přesné vedení nástrojů a spolehlivou kontrolu třísek. Rozměry s vepsanou kružnicí 7,94 mm, výškou 3,43 mm a rádiusem 0,2 mm umožňují přesné použití v odpovídajících držácích, zatímco tolerance třídy ISO G přispívá k požadované přesnosti a zaměnitelnosti destiček.
| Rádius rohu |
Rádius rohu
0,2 mm |
| Délka řezné hrany |
Délka řezné hrany
13,8 mm |
| Maximální hloubka řezu |
Maximální hloubka řezu
3,3 mm |
| Minimální hloubka řezu |
Minimální hloubka řezu
0,3 mm |
| Průměr upevňovacího otvoru |
Průměr upevňovacího otvoru
3,4 mm |
| Utvařeč třísky |
Utvařeč třísky
AL |
| Průměr vepsané kružnice |
Průměr vepsané kružnice
7,94 mm |
| Kód tvaru destičky |
Kód tvaru destičky
V - 35° kosodélníková |
| Tloušťka destičky |
Tloušťka destičky
3,43 mm |
| Profil destičky a úhel |
Profil destičky a úhel
C 7° |
| Design destičky |
Design destičky
VCGT |
| Geometrie destičky |
Geometrie destičky
Pozitivní |
| Materiál nástroje |
Materiál nástroje
HF7 |
| Čistá hmotnost |
Čistá hmotnost
4,009 g |
| Celková hmotnost |
Celková hmotnost
6,55 g |
