Precizní závit je základem spolehlivého šroubového spoje. A právě tam, kde je zapotřebí vytvořit hluboký vnitřní závit v průchozím otvoru, nastupuje speciální skupina závitníků - maticové závitníky. Mezi mezinárodně uznávané technické standardy pro tuto kategorii nástrojů patří německá norma DIN 357, která se stala vzorem i pro další národní soustavy.
Tato norma specifikuje konstrukci a hlavní rozměry maticových závitníků se závitem M3 až M30, určených pro přesné obrábění metrických průchozích závitů podle ISO. Nástroje dle DIN 357 nacházejí uplatnění nejen v sériové výrobě, ale i v údržbě, opravárenství nebo malosériovém strojírenství, zkrátka všude tam, kde je nutná dlouhá závitová část pro hlubší řezy.

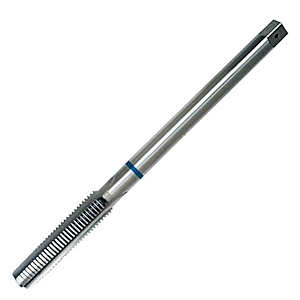

Norma DIN 357 je německý technický standard, který popisuje konstrukční provedení maticových závitníků pro metrický závit ISO. Oproti běžným strojním závitníkům mají nástroje podle DIN 357 tyto charakteristické rysy:
- prodloužená závitová část, obvykle 1,5× až 2× delší než u standardního závitníku
- standardizovaný tvar dříku a čtyřhranu dle DIN 10 nebo DIN 376
- kuželovitý náběh pro efektivní zavedení do materiálu
- konstrukce optimalizovaná pro průchozí otvory
Závitníky dle DIN 357 se uplatňují zejména při výrobě závitů v maticích, tělesech ventilů, odlitcích nebo dílech s vyšší konstrukční tloušťkou.
- Ideální pro hluboké závity v průchozích otvorech - nástroj bez problémů dosáhne i do hlubších partií materiálu.
- Standardizace rozměrů i geometrie - umožňuje snadnou výměnu nástrojů napříč výrobci a systémy.
- Kompatibilita s metrickými závity ISO - závit je plně slučitelný s běžnými šrouby a spojovacími prvky.
- Možnost nasazení na CNC i ručním nářadí - podle provedení a drážkování je závitník vhodný pro různé výrobní režimy.
- Odolnost vůči zatížení při delším řezu - správně navržená geometrie zajišťuje stabilní třískový proces i v náročných podmínkách.
Závitníky podle DIN 357 jsou dostupné v různých variantách s ohledem na použití a typ obráběného materiálu.
Obvyklé odlišnosti zahrnují:
- počet drážek: 3 nebo 4, přímé nebo šroubovité
- směr odvodu třísky: vpřed (pro průchozí otvory)
- typ materiálu nástroje: HSS, HSS-E, HSS-E-PM
- povrchová úprava: bez úpravy, oxidace, oxinitridace, povlaky TiN, TiAlN atd.
Výběr konkrétní varianty závisí na tom, zda bude závitník nasazen v automatizované výrobě, ručních operacích nebo při obrábění materiálů s vyšší houževnatostí.
Maticové závitníky se vyrábějí také podle norem ČSN 22 3062, PN/8 3070 nebo DIN 374.
Oproti nim se DIN 357 vyznačuje:
- důsledně kompaktním profilem,
- vhodností pro vyšší řezné rychlosti,
- širokým použitím u německých a evropských výrobců nástrojů,
- častou kombinací s automatickým podáváním a upínáním.
DIN 357 lze považovat za osvědčený standard především v oblasti výroby spojovacích prvků, matiček a trubkových komponent, kde je kladen důraz na efektivitu a opakovatelnost.
- výroba hlubokých závitů v průchozích dílech
- závitování tenkostěnných, ale dlouhých těles (např. matice M16 × 2)
- automatizované obrábění s opakovatelností na 100 %
- závitování náročných ocelí a slitin s chlazením
- přesná strojírenská výroba s vysokou výtěžností
Závitníky dle této normy představují efektivní a bezpečnou cestu k přesnému závitu i tam, kde běžný nástroj nestačí. Jsou navrženy s ohledem na praktické nasazení ve výrobě, dlouhou životnost a jednoduchou obsluhu.
DIN 357 je robustní a zavedená norma pro maticové závitníky s metrickým závitem ISO, které se používají při obrábění hlubších závitů v průchozích otvorech. Díky své konstrukci, variabilitě provedení a kompatibilitě s moderními výrobními procesy představují spolehlivou volbu pro profesionální i průmyslové použití.
Pokud hledáte nástroj, který kombinuje přesnost, životnost a univerzální využití, závitník podle DIN 357 je správnou volbou.
