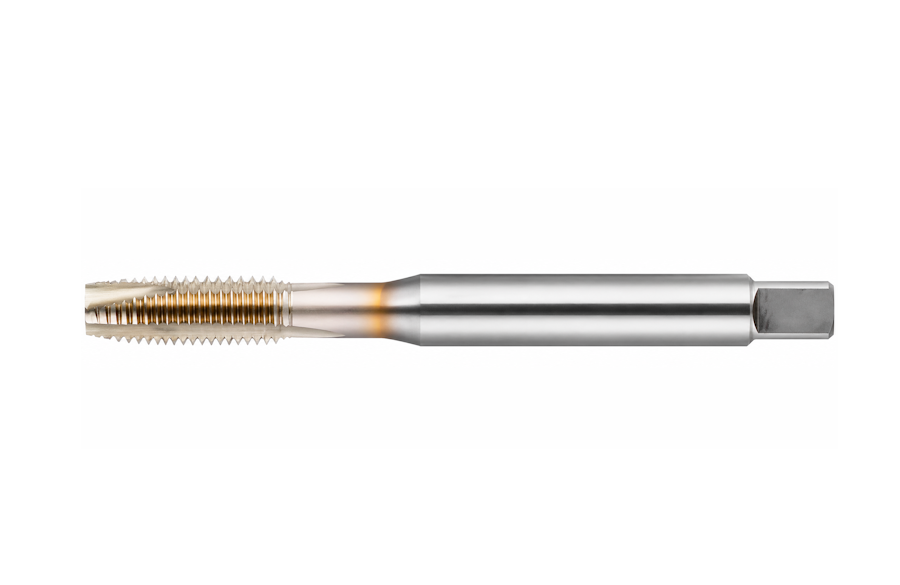

Závitník M10 Form B s náběhem 5P a stoupáním 1,5 mm z práškové rychlořezné oceli HSS-PM s povlakem SG je vhodný pro strojní řezání metrického závitu.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076808100D1 |
| Vaše cena s DPH | 42,47 EUR |
| Vaše cena bez DPH | 35,10 EUR |
Závitník M10 SG PO (6HX) HSS-PM Form B DIN 371 je určen pro přesné vytváření metrických závitů v náročnějších výrobních podmínkách, kde je požadována stabilita procesu a vysoká kvalita výsledného závitu. Provedení Form B s náběhem typu plug umožňuje postupné a plynulé zaříznutí nástroje do materiálu, což snižuje zatížení při zahájení řezání a přispívá k rovnoměrnému průběhu obrábění. Přímá drážka s lamačem třísek podporuje účinné dělení a odvod třísek, čímž napomáhá plynulému průběhu řezného procesu i při náročnějších operacích. Konstrukce jako strojní závitník umožňuje jeho efektivní nasazení na CNC obráběcích centrech i konvenčních strojích.
Materiál HSS-PM představuje práškovou rychlořeznou ocel, která nabízí optimální kombinaci houževnatosti a odolnosti proti opotřebení, což zajišťuje dlouhou životnost nástroje i při vyšším zatížení. Povrch nástroje je opatřen SG povlakem, který snižuje tření a současně zvyšuje tepelnou odolnost při řezání, čímž podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje náběh 5P, jenž zajišťuje přesné a postupné zaříznutí bez nadměrného zatížení nástroje.

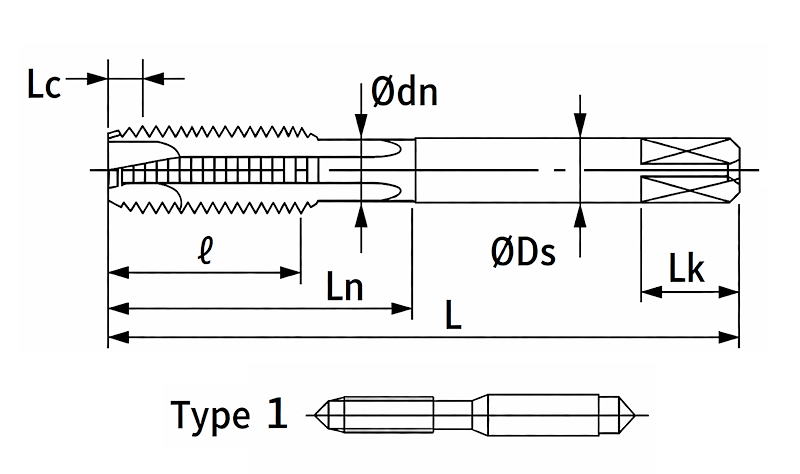

Technické parametry odpovídají normě DIN 371 a zahrnují stoupání 1,5 mm, celkovou délku 100,0 mm, délku pracovní části 39,0 mm a průměr stopky 10,0 mm, přičemž konstrukce se 3 drážkami zajišťuje rovnoměrný průběh řezného procesu a stabilitu při obrábění. Označení 6HX vyjadřuje standardní toleranci závitu, která je vhodná pro běžné aplikace s důrazem na přesnost a dlouhodobou spolehlivost nástroje.
| Rozměr nástroje |
Rozměr nástroje
M10 |
| Stoupání |
Stoupání
1,5 mm |
| Náběh |
Náběh
5P |
| Řezný kužel |
Řezný kužel
B |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |
| Délka celkem |
Délka celkem
100,0 mm |
| Délka pracovní |
Délka pracovní
39,0 mm |
| Délka řezné části |
Délka řezné části
27,0 mm |
| Průměr vodící části |
Průměr vodící části
8,25 mm |
| Průměr stopky |
Průměr stopky
10,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
8,0 mm |
| Délka čtyřhranu |
Délka čtyřhranu
11,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
1 - bez středícího hrotu |
| Norma |
Norma
DIN 371 |
| Otvor pro závit |
Otvor pro závit
průchozí |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
8,5 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-50 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-50 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
10-30 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
15-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
15-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-15 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
15-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
