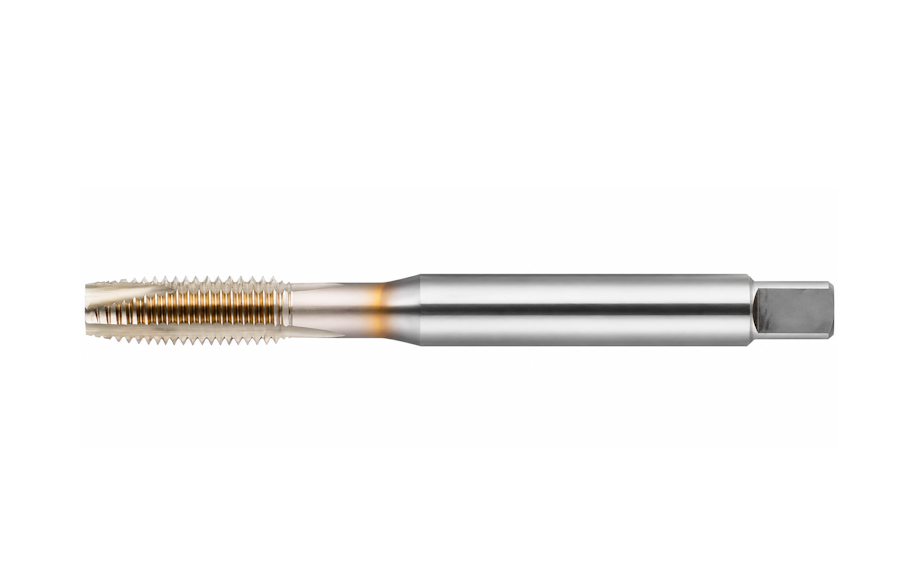

Závitník M5 Form B s náběhem 5P a stoupáním 0,8 mm z práškové rychlořezné oceli HSS-PM s povlakem SG je vhodný pro strojní řezání metrického závitu.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076808050D1 |
| Vaše cena s DPH | 786,35 Kč |
| Vaše cena bez DPH | 649,88 Kč |
Závitník M5 SG PO (6HX) HSS-PM Form B DIN 371 je určen pro přesné vytváření metrických závitů v různých výrobních aplikacích, kde je kladen důraz na stabilní průběh obrábění a vysokou kvalitu výsledku. Provedení Form B s náběhem typu plug umožňuje postupné a plynulé zaříznutí nástroje do materiálu, což snižuje zatížení při zahájení řezání. Přímá drážka s lamačem třísek podporuje účinné dělení a odvod třísek, čímž přispívá ke spolehlivému průběhu řezného procesu i v náročnějších podmínkách. Konstrukce jako strojní závitník umožňuje jeho nasazení na CNC obráběcích centrech i konvenčních strojích.
Materiál HSS-PM představuje práškovou rychlořeznou ocel s vysokou odolností proti opotřebení a dobrou houževnatostí, což zajišťuje dlouhou životnost nástroje i při intenzivním zatížení. Povrch nástroje je opatřen SG povlakem, který omezuje tření a současně zvyšuje tepelnou odolnost při řezání, čímž podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje náběh 5P, jenž zajišťuje přesné a postupné zaříznutí bez nadměrného zatížení nástroje.
Technické parametry odpovídají normě DIN 371 a zahrnují stoupání 0,8 mm, celkovou délku 70,0 mm, délku pracovní části 25,0 mm a průměr stopky 6,0 mm, přičemž konstrukce se 3 drážkami přispívá k rovnoměrnému průběhu řezného procesu a stabilitě při obrábění. Označení 6HX vyjadřuje standardní toleranci závitu, která je vhodná pro běžné aplikace s požadavkem na přesnost a dlouhodobou spolehlivost nástroje.
| Rozměr nástroje |
Rozměr nástroje
M5 |
| Stoupání |
Stoupání
0,8 mm |
| Náběh |
Náběh
5P |
| Řezný kužel |
Řezný kužel
B |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |
| Délka celkem |
Délka celkem
70,0 mm |
| Délka pracovní |
Délka pracovní
25,0 mm |
| Délka řezné části |
Délka řezné části
14,5 mm |
| Průměr vodící části |
Průměr vodící části
4,0 mm |
| Průměr stopky |
Průměr stopky
6,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
4,9 mm |
| Délka čtyřhranu |
Délka čtyřhranu
8,0 mm |
| Počet drážek |
Počet drážek
3 |

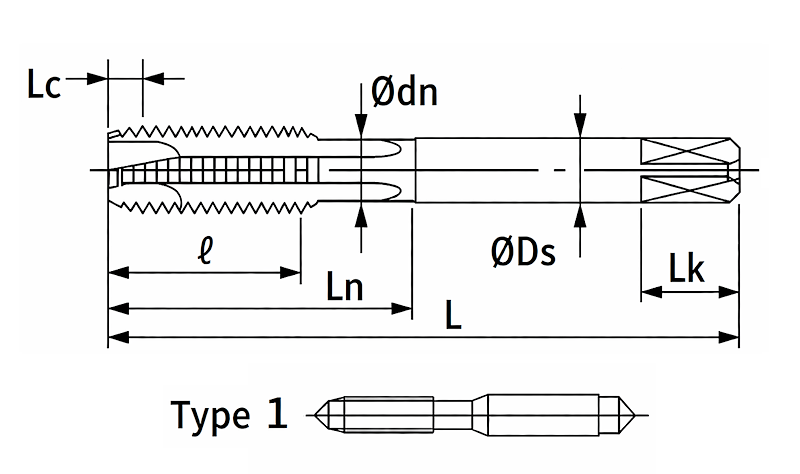

| Typ závitníku |
Typ závitníku
1 |
| Norma |
Norma
DIN 371 |
| Otvor pro závit |
Otvor pro závit
průchozí |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
4,2 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-50 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-50 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
10-30 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
15-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
15-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-15 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
15-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
