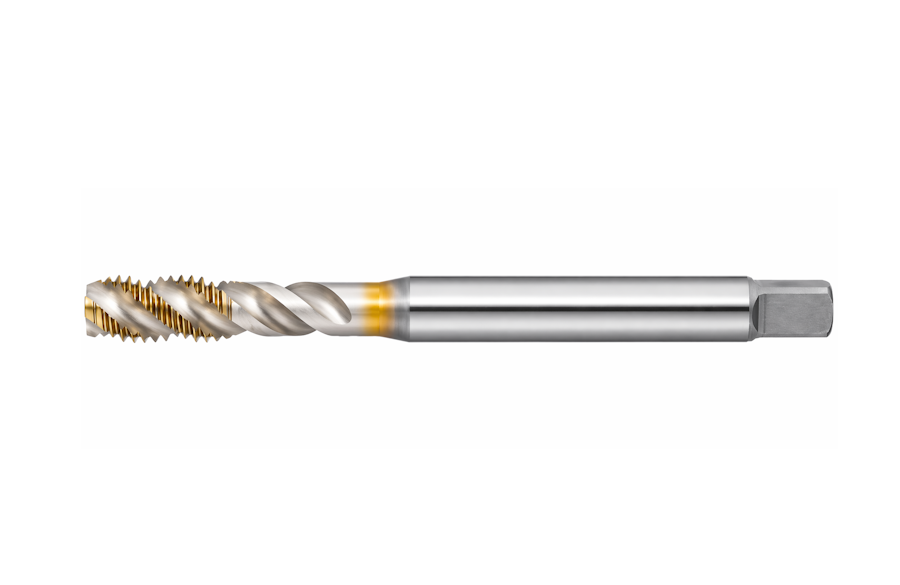

Závitník UNC 3/4-10 Form C se stoupáním šroubovice 45°, náběhem 2,5P, z práškové rychlořezné oceli HSS-PM s povlakem SG je určen pro strojní řezání palcového závitu.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076807UNC3/4-10 |
| Vaše cena s DPH | 2 645,52 Kč |
| Vaše cena bez DPH | 2 186,38 Kč |
Závitník UNC 3/4-10 SG SP HSS-PM Form C DIN 2184-1 je navržen pro spolehlivé a přesné vytváření palcových závitů v náročných provozních podmínkách. Provedení Form C se šroubovitou drážkou umožňuje efektivní odvádění třísek směrem ven z otvoru, což přispívá k plynulému průběhu obrábění zejména u slepého otvoru. Konstrukce jako strojní závitník zajišťuje jeho bezproblémové nasazení na CNC obráběcích centrech i klasických obráběcích strojích, kde je požadována vysoká přesnost a opakovatelnost výsledků.
Materiál HSS-PM, tedy prášková rychlořezná ocel, poskytuje optimální kombinaci pevnosti a odolnosti proti opotřebení, což vede k dlouhé životnosti nástroje i při vyšším zatížení. Povrch nástroje je opatřen SG povlakem, který snižuje tření a současně zvyšuje tepelnou odolnost při řezání, čímž podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje stoupání šroubovice 45°, které napomáhá účinnému odvádění třísek, a náběh 2,5P, jenž umožňuje plynulé a přesné zaříznutí bez nadměrného zatížení nástroje.
Technické provedení odpovídá normě DIN 2184-1 a zahrnuje stoupání 10 TPI, celkovou délku 125,0 mm a průměr stopky 12,0 mm, přičemž konstrukce se 4 drážkami zajišťuje rovnoměrný průběh řezného procesu a stabilitu nástroje. Tyto vlastnosti umožňují efektivní využití v sériové i kusové výrobě, kde je kladen důraz na přesnost, dlouhou životnost a konzistentní kvalitu palcového závitu.

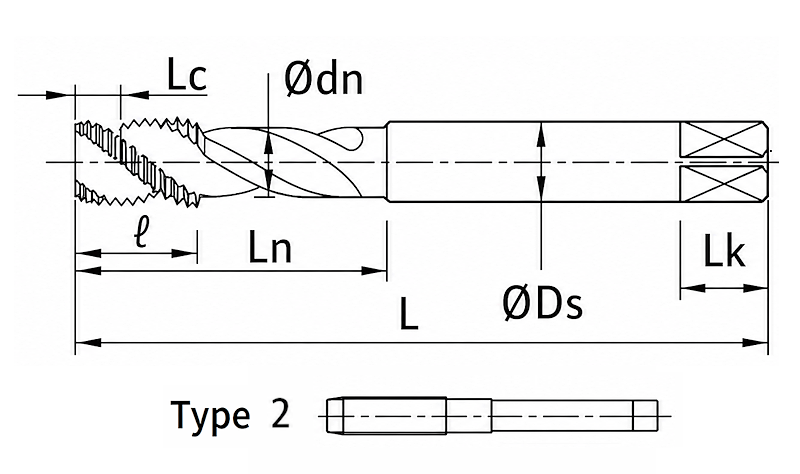

| Rozměr nástroje |
Rozměr nástroje
UNC 3/4 |
| Stoupání |
Stoupání
10 |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
UCN - unifikovaný americký |
| Lícování |
Lícování
ANSI (2BX) |
| Délka celkem |
Délka celkem
125,0 mm |
| Délka řezné části |
Délka řezné části
33,1 mm |
| Průměr vodící části |
Průměr vodící části
16,15 mm |
| Průměr stopky |
Průměr stopky
12,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
9,0 mm |
| Délka čtyřhranu |
Délka čtyřhranu
12,0 mm |
| Počet drážek |
Počet drážek
4 |
| Typ závitníku |
Typ závitníku
2 |
| Norma |
Norma
DIN 2184-1 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
16,3 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
