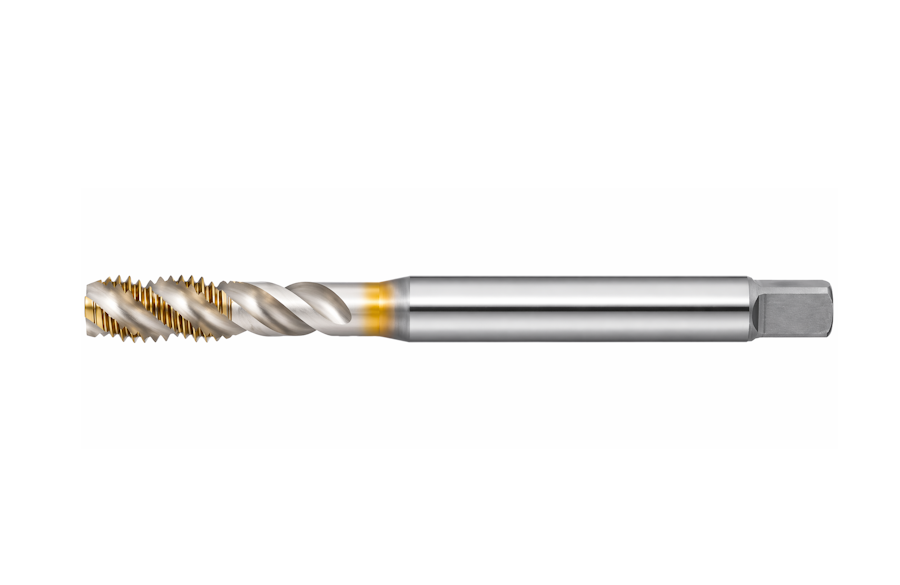

Závitník UNC 5/8-11 Form C se stoupáním šroubovice 45°, náběhem 2,5P, z práškové rychlořezné oceli HSS-PM s povlakem SG je určen pro strojní řezání palcového závitu.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076807UNC5/8-11 |
| Vaše cena s DPH | 2 179,02 Kč |
| Vaše cena bez DPH | 1 800,84 Kč |
Závitník UNC 5/8-11 SG SP HSS-PM Form C DIN 2184-1 je navržen pro přesné a stabilní vytváření palcových závitů v náročných výrobních podmínkách. Provedení Form C se šroubovitou drážkou podporuje efektivní odvod třísek směrem ven z otvoru, což napomáhá plynulému průběhu obrábění zejména u slepého otvoru. Konstrukce jako strojní závitník umožňuje jeho spolehlivé využití na CNC obráběcích centrech i konvenčních strojích, kde je kladen důraz na přesnost a opakovatelnost výsledků.
Materiál HSS-PM, tedy prášková rychlořezná ocel, poskytuje vyváženou kombinaci houževnatosti a odolnosti proti opotřebení, což přispívá k dlouhé životnosti nástroje i při vyšším zatížení. Povrch nástroje je opatřen SG povlakem, který omezuje tření a zároveň zvyšuje tepelnou odolnost při řezání, čímž podporuje stabilní výkon a kvalitní výsledný závit. Geometrie zahrnuje stoupání šroubovice 45°, které zlepšuje odvod třísek, a náběh 2,5P, jenž zajišťuje plynulé a přesné zaříznutí bez nadměrného zatížení nástroje.
Technické provedení odpovídá normě DIN 2184-1 a zahrnuje stoupání 11 TPI, celkovou délku 110,0 mm a průměr stopky 11,0 mm, přičemž konstrukce se 3 drážkami zajišťuje rovnoměrný průběh řezného procesu a stabilitu nástroje. Tyto vlastnosti umožňují efektivní využití v sériové i kusové výrobě, kde je kladen důraz na přesnost, dlouhou životnost nástroje a konzistentní kvalitu palcového závitu.
| Rozměr nástroje |
Rozměr nástroje
UNC 5/8 |
| Stoupání |
Stoupání
11 |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
UNC - unifikovaný americký |
| Lícování |
Lícování
ANSI (2BX) |
| Délka celkem |
Délka celkem
110,0 mm |
| Délka řezné části |
Délka řezné části
30,1 mm |
| Průměr vodící části |
Průměr vodící části
13,25 mm |
| Průměr stopky |
Průměr stopky
11,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
9,0 mm |
| Délka čtyřhranu |
Délka čtyřhranu
12,0 mm |
| Počet drážek |
Počet drážek
3 |

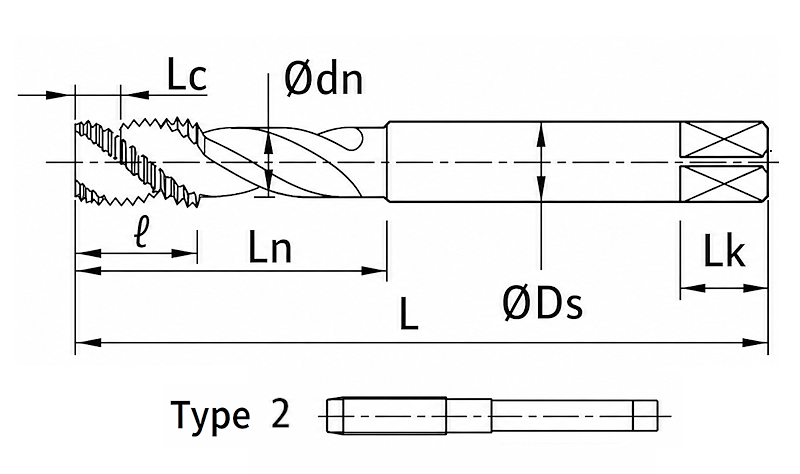

| Typ závitníku |
Typ závitníku
2 |
| Norma |
Norma
DIN 2184-1 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
13,5 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
