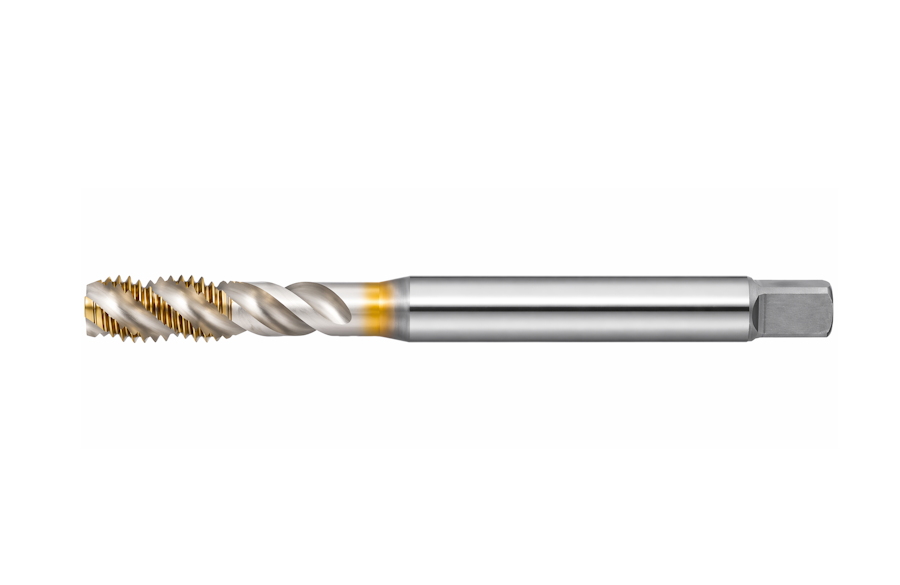

Strojní závitník M3 SG SP Form C (6HX) se šroubovicí 45° z PM-HSS s povlakem SG je určen pro řezání metrických závitů do houževnatých materiálů včetně nerezových ocelí.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076806030D1 |
| Vaše cena s DPH | 784,72 Kč |
| Vaše cena bez DPH | 648,53 Kč |
M3 SG SPForm C (6HX) HSS-PM DIN 371 je vysoce kvalitní strojní závitník určený pro řezání metrických závitů bez tvorby třísek. Specifická geometrie se šroubovicí 45° podporuje plynulé odvádění materiálu při tváření a zajišťuje stabilní chod nástroje i v náročných podmínkách. Přesnost závitu odpovídá toleranci 6HX, což umožňuje spolehlivé použití v aplikacích s důrazem na kvalitu a opakovatelnost.
Závitník je vyroben z materiálu PM-HSS a opatřený povlakem SG, který zvyšuje odolnost proti opotřebení a snižuje tření při obrábění. Díky technologii práškové metalurgie má materiál jemnou a homogenní strukturu, která přispívá k vysoké pevnosti a houževnatosti. Tato kombinace vlastností umožňuje efektivní řezání závitů v houževnatých materiálech včetně nerezových ocelí, kde je kladen důraz na stabilní výkon a dlouhou životnost nástroje.

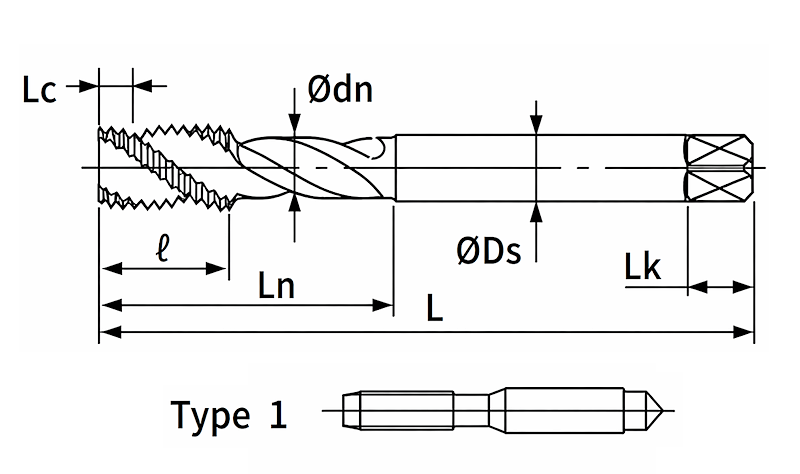

Konstrukce dle normy DIN 371 zajišťuje kompatibilitu s běžnými upínacími systémy. Technické parametry zahrnují celkovou délku 56,0 mm, pracovní délku 18,0 mm, průměr stopky 3,5 mm, stoupání 0,5 mm a náběh 2,5P. Geometrie Form C umožňuje použití pro slepé otvory a přispívá k vytvoření pevného závitu.
| Rozměr nástroje |
Rozměr nástroje
M3 |
| Stoupání |
Stoupání
0,5 mm |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |
| Délka celkem |
Délka celkem
56,0 mm |
| Délka pracovní |
Délka pracovní
18,0 mm |
| Délka řezné části |
Délka řezné části
5,6 mm |
| Průměr vodící části |
Průměr vodící části
2,35 mm |
| Průměr stopky |
Průměr stopky
3,5 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
2,7 mm |
| Délka čtyřhranu |
Délka čtyřhranu
6,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
1 |
| Norma |
Norma
DIN 371 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
2,5 mm |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
