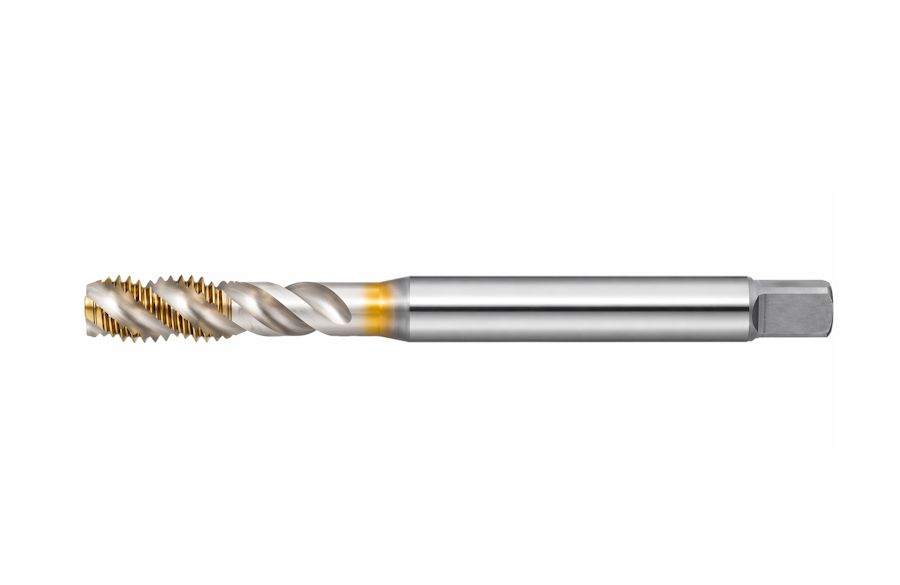

Strojní závitník M8 s Form C, šroubovicí 45°, ze slinuté rychlořezné oceli HSS-PM s SG povlakem pro metrické závity, vhodný pro přesné a spolehlivé řezání.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076806080D6 |
| Vaše cena s DPH | 1 167,48 Kč |
| Vaše cena bez DPH | 964,86 Kč |
Strojní závitník M8 SG SP Form C (6HX) HSS-PM DIN 376 je navržen pro přesné řezání metrických závitů v náročných podmínkách strojního obrábění, kde je kladen důraz na stabilitu a dlouhou životnost nástroje. Konstrukce Form C se šroubovitou drážkou zajišťuje efektivní odvádění třísek z otvoru, čímž přispívá k plynulému průběhu řezného procesu.
Materiál HSS-PM v kombinaci s SG povlakem poskytuje vysokou odolnost proti opotřebení i tepelnému zatížení, což podporuje dlouhou životnost nástroje a konzistentní kvalitu závitu. Geometrie se šroubovicí 45° napomáhá efektivnímu odvádění třísek směrem ven z otvoru a zároveň zajišťuje stabilní chod při obrábění. Konstrukce se 3 drážkami přispívá k rovnoměrnému rozložení zatížení během řezání.
Technické parametry zahrnují stoupání 1,25 mm, náběh 2,5P, celkovou délku 90,0 mm, pracovní část 35,0 mm a stopku 6,0 mm. Tyto hodnoty určují vhodné rozměrové vlastnosti pro přesné závitování. Kombinace kvalitního materiálu, odolného povlaku a optimalizované geometrie činí ze závitníku spolehlivé řešení pro profesionální použití.

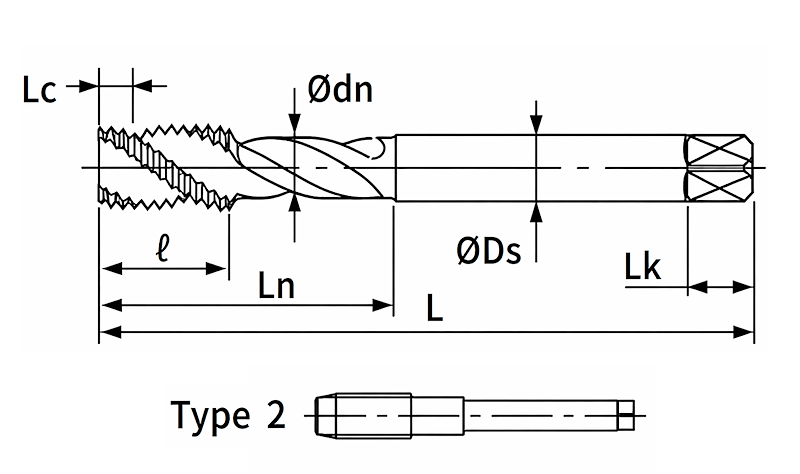

| Rozměr nástroje |
Rozměr nástroje
M8 |
| Stoupání |
Stoupání
1,25 mm |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |
| Délka celkem |
Délka celkem
90,0 mm |
| Délka pracovní |
Délka pracovní
35,0 mm |
| Délka řezné části |
Délka řezné části
15,4 mm |
| Průměr vodící části |
Průměr vodící části
6,55 mm |
| Průměr stopky |
Průměr stopky
6,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
4,9 mm |
| Délka čtyřhranu |
Délka čtyřhranu
8,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
2 |
| Norma |
Norma
DIN 376 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
6,8 mm |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
