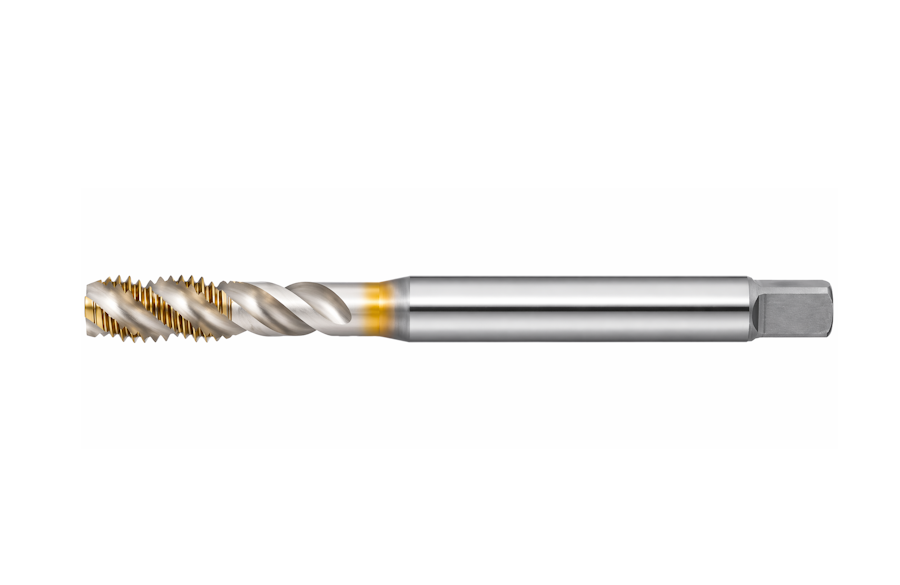

Strojní závitník M4 Form C se šroubovicí 45°, ze slinuté rychlořezné oceli HSS-PM s SG povlakem pro metrické závity, vhodný pro přesné a spolehlivé řezání v různých materiálech.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076806040D1 |
| Vaše cena s DPH | 804,52 Kč |
| Vaše cena bez DPH | 664,90 Kč |
Strojní závitník M4 SG SP Form C (6HX) HSS-PM DIN 371 představuje vysoce kvalitní nástroj určený pro výrobu metrických závitů s důrazem na přesnost a dlouhou životnost. Konstrukce typu Form C se šroubovitou drážkou umožňuje efektivní odvod třísek z otvoru, což zajišťuje stabilní řezný proces i při náročnějších operacích.
Použitý materiál HSS-PM v kombinaci s SG povlakem přináší vysokou odolnost proti opotřebení a tepelnému zatížení, což přispívá k delší životnosti nástroje a konzistentní kvalitě závitu. Geometrie se šroubovicí 45° podporuje plynulé odvádění třísek směrem ven z otvoru, čímž se minimalizuje riziko jejich hromadění. Nástroj disponuje třemi drážkami, které zajišťují rovnoměrné zatížení a stabilní chod při obrábění.
Technické parametry zahrnují stoupání 0,7 mm, náběh 2,5P, celkovou délku 63,0 mm, pracovní část 21,0 mm a stopku 4,5 mm. Tyto hodnoty definují optimální rozměrové vlastnosti pro přesné řezání závitů v odpovídajících aplikacích. Díky kombinaci moderního materiálu, povlaku a promyšlené geometrie představují závitníky spolehlivé řešení pro profesionální strojní obrábění.
| Rozměr nástroje |
Rozměr nástroje
M4 |
| Stoupání |
Stoupání
0,7 mm |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |

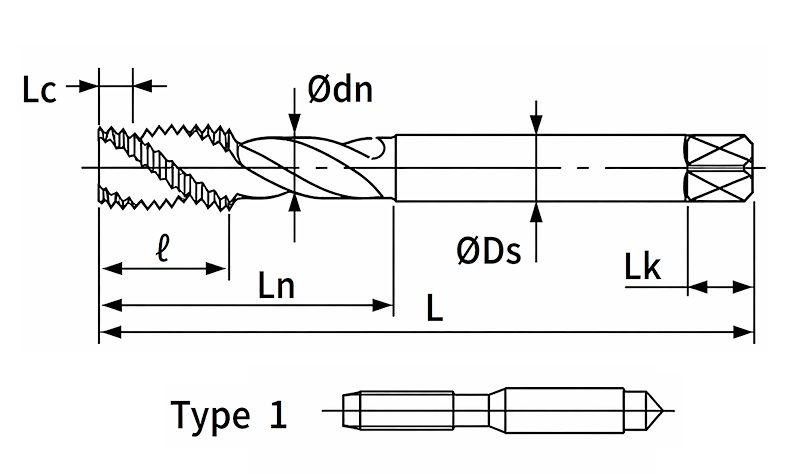

| Délka celkem |
Délka celkem
63,0 mm |
| Délka pracovní |
Délka pracovní
21,0 mm |
| Délka řezné části |
Délka řezné části
8,1 mm |
| Průměr vodící části |
Průměr vodící části
3,15 mm |
| Průměr stopky |
Průměr stopky
4,5 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
3,4 mm |
| Délka čtyřhranu |
Délka čtyřhranu
6,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
1 |
| Norma |
Norma
DIN 371 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
3,3 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
