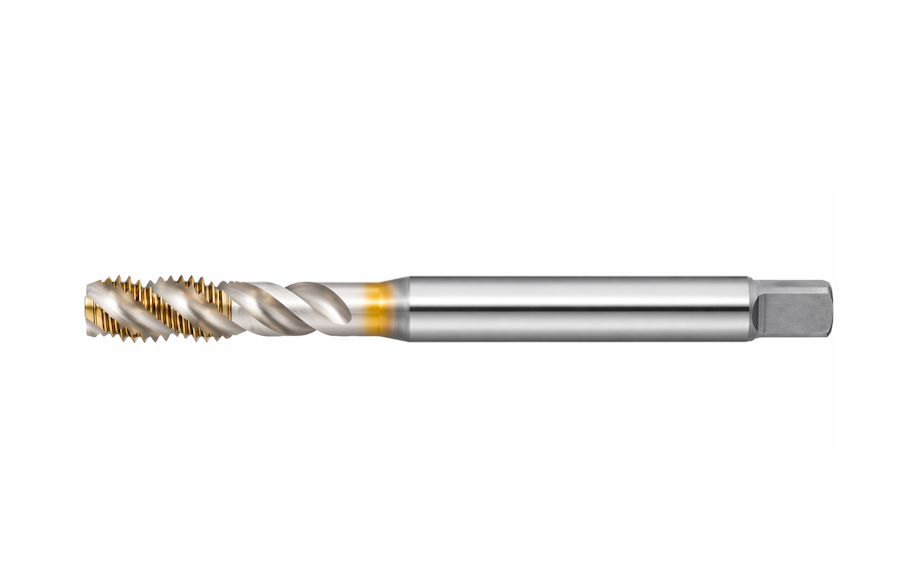

Strojní závitník M5,5 s Form C, šroubovicí 45°, ze slinuté rychlořezné oceli HSS-PM s SG povlakem pro metrické závity, vhodný pro přesné a spolehlivé řezání.
| DPH: | 21% |
| Jednotka: | KS |
| Kód 1: | NA076806055D1 |
| Vaše cena s DPH | 1 118,42 Kč |
| Vaše cena bez DPH | 924,31 Kč |
Strojní závitník M5,5 SG SPForm C (6HX) HSS-PM DIN 371 je určen pro přesné řezání metrických závitů v náročných podmínkách strojního obrábění. Konstrukce Form C se šroubovitou drážkou zajišťuje efektivní odvádění třísek z otvoru, což podporuje stabilní a plynulý průběh řezání.
Materiál HSS-PM v kombinaci s SG povlakem poskytuje vysokou odolnost proti opotřebení a tepelnému zatížení, čímž přispívá k dlouhé životnosti nástroje a konstantní kvalitě výsledného závitu. Geometrie se šroubovicí 45° podporuje plynulé odvádění třísek směrem ven z otvoru a zároveň zvyšuje stabilitu procesu. Konstrukce se 3 drážkami napomáhá rovnoměrnému rozložení zatížení a klidnému chodu při obrábění.
Technické parametry zahrnují stoupání 0,9 mm, náběh 2,5P, celkovou délku 80,0 mm, pracovní část 30,0 mm a stopku 6,0 mm. Tyto hodnoty určují vhodné rozměrové charakteristiky pro přesné závitování. Kombinace kvalitního materiálu, odolného povlaku a optimalizované geometrie činí ze závitníku spolehlivé řešení pro profesionální použití.
| Rozměr nástroje |
Rozměr nástroje
M5,5 |
| Stoupání |
Stoupání
0,9 mm |
| Úhel šroubovice |
Úhel šroubovice
45° |
| Náběh |
Náběh
2,5P |
| Řezný kužel |
Řezný kužel
C |
| Typ závitu |
Typ závitu
M - metrický |
| Lícování |
Lícování
ISO 2 (6HX) |

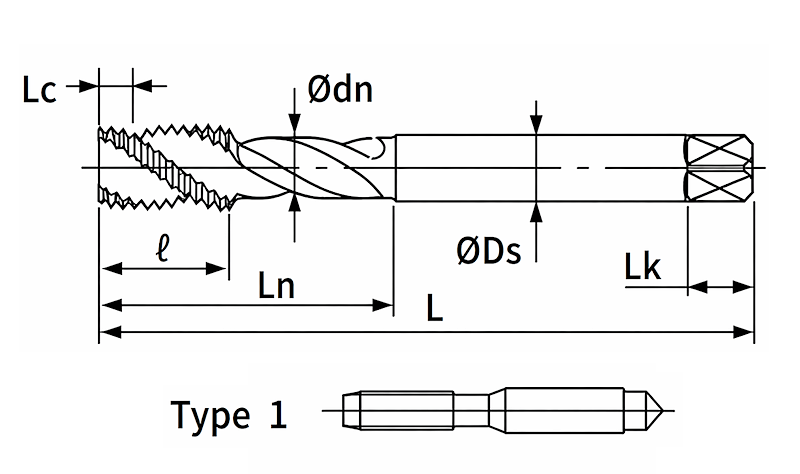

| Délka celkem |
Délka celkem
80,0 mm |
| Délka pracovní |
Délka pracovní
30,0 mm |
| Délka řezné části |
Délka řezné části
7,2 mm |
| Průměr vodící části |
Průměr vodící části
4,45 mm |
| Průměr stopky |
Průměr stopky
6,0 mm |
| Rozměr čtyřhranu |
Rozměr čtyřhranu
4,9 mm |
| Délka čtyřhranu |
Délka čtyřhranu
8,0 mm |
| Počet drážek |
Počet drážek
3 |
| Typ závitníku |
Typ závitníku
1 |
| Norma |
Norma
DIN 371 |
| Otvor pro závit |
Otvor pro závit
slepý |
| Materiál nástroje |
Materiál nástroje
HSS-PM |
| Povlak |
Povlak
SG |
| Předvrtání |
Předvrtání
4,6 mm |
| ㅤ |
ㅤ
ㅤ |
| DOPORUČENÉ POUŽITÍ: |
DOPORUČENÉ POUŽITÍ:
ㅤ |
| Ocel konstrukční do 700 MPa |
Ocel konstrukční do 700 MPa
15-30 m/min |
| Ocel zušlechtěná do 20 HRC |
Ocel zušlechtěná do 20 HRC
15-30 m/min |
| Ocel zušlechtěná 20-30 HRC |
Ocel zušlechtěná 20-30 HRC
8-15 m/min |
| Ocel uhlíková C15 do 700 MPa |
Ocel uhlíková C15 do 700 MPa
15-30 m/min |
| Ocel uhlíková C40 do 700 MPa |
Ocel uhlíková C40 do 700 MPa
10-50 m/min |
| Ocel uhlíková C50 do 700 MPa |
Ocel uhlíková C50 do 700 MPa
10-50 m/min |
| Nerez ocel do 800 MPa |
Nerez ocel do 800 MPa
5-10 m/min |
| Litina tvárná temperovaná |
Litina tvárná temperovaná
10-30 m/min |
| Hliník legovaný do 10% Si |
Hliník legovaný do 10% Si
15-50 m/min |
| Hliník nad 10% Si |
Hliník nad 10% Si
15-50 m/min |
